Przegląd systemu wykrywania wycieków w podziemnych rurociągach gazowych z wykorzystaniem detektora metanu MYUAV DRONE

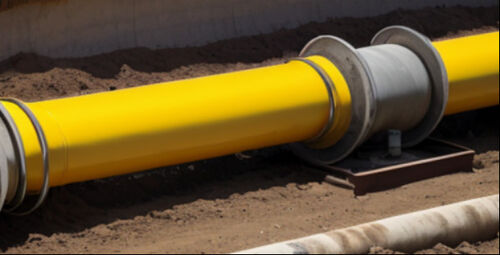

Znaczenie kontroli podziemnych rurociągów gazowych

Gaz jest gazem łatwopalnym i wybuchowym, dlatego jego bezpieczne wykorzystanie i zarządzanie są kluczowe.a jego bezpieczeństwo jest bezpośrednio związane z bezpieczeństwem i stabilnością dostaw gazuPoprzez regularne inspekcje można w odpowiednim czasie wykryć zagrożenia bezpieczeństwa, takie jak wycieki, uszkodzenia i blokady, zapobiegając wypadkom, takim jak wycieki gazu i wybuchy.W dodatku, starzenie się miejskich podziemnych przewodów rurociągowych może prowadzić do korozji, starzenia się i innych zagrożeń dla bezpieczeństwa, takich jak wycieki i pęknięcia.Zapewnienie bezpiecznej pracy podziemnych rurociągów, konieczne są również regularne kontrole w celu wykrycia tych ukrytych zagrożeń i podjęcia odpowiednich środków naprawczych i konserwacyjnych.szczególnie konieczne jest przeprowadzenie regularnych inspekcji gazociągów.

Ograniczenia wczesnej kontroli podziemnych gazociągów

Early detection methods used in the automatic flight inspection of the MYUAV DRONE route showed that the projection of point laser along the flight direction of the MYUAV DRONE on the ground was a line, a szerokość, czyli średnica punktu laserowego, zwykle nie przekraczała 20 cm. Jednakże średnica wysokociśnieniowych rurociągów gazowych najczęściej przekraczała 50 cm.błąd lotu drona MYUAV wymagał wielokrotnych lotów tam i z powrotem drona MYUAV, aby pokryć rurociągi, które wymagały inspekcji, co było bardzo niewygodne.

Zalety produktu

Aby zrekompensować ograniczenia detektorów laserowych metanu, opracowano gimbal laserowy skanujący ziemię.z trójosiowym ustabilizowanym gimbalem utrzymującym kierunek napromieniowania laserowego prostopadły do ziemiKontroler skanujący kontroluje obrót gimbala, a projekcja promieniowania laserowego na ziemię przybiera kształt spiralny, obejmujący określoną szerokość (około 3-10 m).W rezultacie, MYUAV DRONE może pokryć zakres rurociągu, który musi zostać zbadany w jednym locie, zrekompensować błędy pozycji lotu i przechwycić przecieki mas powietrza, które odbiegają od rurociągu,poprawa wskaźnika sukcesu wykrywania w czasie rzeczywistym i efektywności inspekcji.

LC30pro [wersja 5G]

Produkt LC30 pro [wersja 5G] ma ukierunkowane optymalizacje w zakresie objętości, masy, zużycia energii i zakłóceń elektromagnetycznych,ukierunkowane na charakterystykę zastosowań drona MYUAVCzas reakcji wynoszący 25 milisekund zapewnia, że MYUAV DRONE może utrzymywać stabilną i niezawodną produkcję danych nawet podczas dużych prędkości.wysoka dokładność pomiaru, niski limit wykrywania i szybka szybkość reakcji, i prawie nie wymaga konserwacji i kalibracji pomiarowej na miejscu.

W porównaniu z tradycyjnymi metodami wykrywania czujników elektrochemicznych, LC30pro [5G wersja] może osiągnąć pomiar bez kontaktu, szybko wykryć śladowe ilości gazu metanu w powietrzu,z maksymalną odległością wykrywania 150 metrów i nie podlega wpływowi czynników środowiskowych, takich jak temperatura, wilgotności i ciśnienia i ma bardzo wysoką stabilność.

Kontrola APP: otwórz ikonę pulpitu Androida i wejdź w interfejs logowania Laser Methane APP.W czasie rzeczywistym można wyświetlić dane dotyczące stanu drona MYUAV i pomiarów metanuW przypadku wycieku rurociągu urządzenie końcowe automatycznie alarmuje i rejestruje dane (czas, współrzędne, stężenie wycieku,Fotografie na miejscu) do automatycznego generowania sprawozdań z inspekcji na późniejszym etapie..

sterowanie siecią: jednolite monitorowanie i zarządzanie danymi o metanie, możliwość wywoływania map, przełączania między widokami 3D/2D/planarnymi, wyświetlania trasy lotu w 3D, wyświetlania wartości bloków kolorowych,wyświetlanie danych w czasie rzeczywistym, oznaczania punktów i pomiarów, statystyki obszarów nieprawidłowych, szybkie pozycjonowanie, wyszukiwanie zapisów historycznych i sprawozdania eksportowe.

skład systemu

Detektor metanu laserowego L30Pro [wersja 5G] może być obecnie montowany na dronie DJI M300RTK i M350RTKMYUAV.Może przesyłać dane o stężeniu metanu zebrane przez czujnik do aplikacji zdalnego sterowania lub strony internetowej do wyświetlania za pomocą różnych metod transmisji, takich jak moduł 5G i DJI SDK.

Skład strukturalny

Moduły emisji i odbioru lasera są zintegrowane wewnątrz sondy, a jednostka odbiorcza wewnątrz sondy obejmuje obwód odbierający sygnał, obwód wzmacniający,i obwodu przetwarzaniaJednostka centralna przetwarzająca wykorzystuje dwa procesory, z których jeden jest procesorem DSP wykorzystywanym do operacji z płynnym przecinkiem, który może dokładnie i szybko testować stężenie gazu.podczas gdy drugi procesor jest używany do sterowania funkcjonalnym, wykrywanie stanu, komunikacja i inne funkcje całego systemu.zapewniając, aby średnica plamy była mniejsza niż 20 cm powyżej 150 m, a także zapewnienie, aby emitowany sygnał świetlny był wystarczająco silny, aby zmniejszyć zakłócenia ze strony przystosowania światła słonecznego i poprawić stosunek sygnału do hałasu.Zewnętrzna część sondy składa się z trójosiowego gimbala, otwór laserowy pomiarowy, otwór laserowy wskazujący i okno odbioru.

Skład planu produktu

System kontroli metanu laserowego w podziemnych rurociągach MYUAV DRONE to kompleksowy system obejmujący MYUAV DRONE, czujniki LC30pro [5G] i naziemne centra kontroli,współpraca w celu osiągnięcia efektywnej kontroli wycieków w podziemnych rurociągach gazowych.

To rdzeń całego systemu, odpowiedzialny za wykonywanie skanów LiDAR i wykrywanie stężenia metanu.zdolność przeciwdziałania zakłóceniom, i wytrzymałość do dostosowania się do środowiska podziemnych rurociągów.

Czujnik LC30pro [5G]: MYUAV DRONE musi być wyposażony w różne czujniki, takie jak czujniki metanu, które mogą monitorować stężenie metanu w podziemnych rurociągach w czasie rzeczywistym.Jeżeli stężenie metanu przekracza bezpieczny zakres, czujnik wywoła alarm.

Centrum sterowania naziemnym: Jest to kolejna kluczowa część całego systemu (w tym końcówka sterowania PC i końcówka sterowania APP), odpowiedzialna za odbieranie danych przesyłanych przez MYUAV DRONE,prowadzenie analizy i przetwarzania danych, a także stanowią podstawę do konserwacji i naprawy rurociągów.
