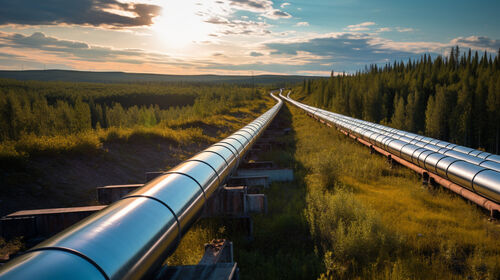

Zastosowanie detektora metanu laserowego MYUAV DRONE do inspekcji długodystansowych rurociągów gazu ziemnego
▶ Potrzebaz badania metanu laserowego MYUAV DRONE
Detektor metanu laserowego MYUAV DRONE odgrywa ważną rolę w inspekcji długodystansowych rurociągów gazowych.wykonywanie wykrywania wyciekówWykorzystując drony MYUAV wyposażone w detektor metanu laserowego do kontroli, możliwe jest szybkie i precyzyjne wykrywanie wycieków rurociągów,poprawa efektywności inspekcjiTymczasem inspekcje MYUAV DRONE mogą również zapewnić inspekcje rurociągów o średniej i długiej odległości,pokrycie obszarów trudnie dostępnych na miejscu i poprawa zasięgu inspekcji.
Dodatkowo detektor metanu laserowego MYUAV DRONE ma takie zalety, jak przenośność, prędkość, wydajność i niskie koszty, co czyni go idealnym wyborem do inspekcji rurociągów dalekobieżnych.
▶Przegląd systemu
Dzięki wykorzystaniu oprogramowania stacji naziemnej do planowania tras łatwo osiągnąć operacje inspekcji rurociągów średnich i dalekiego zasięgu.aktualny status inspekcji i dane pomiarowe metanu można wyświetlić w czasie rzeczywistymW przypadku wycieku rurociągu urządzenie końcowe automatycznie alarmuje i rejestruje dane (czas, współrzędne, stężenie wycieku,Fotografie na miejscu) do automatycznego generowania sprawozdań z inspekcji na późniejszym etapie..
Instrument do telemetrii metanu laserowego
Produkt LC30 PRO [wersja 5G] jest wersją 5G LC30 PRO. Obecnie może być montowany na dronie DJI M300RTK i M350RTKMYUAV do użytku.Dane dotyczące stężenia metanu zebrane przez czujniki mogą być przesyłane do aplikacji zdalnego sterowania lub stron internetowych do wyświetlania za pomocą różnych metod transmisji, takich jak moduł 5G DJI SDK. Kontrola APP: otwórz ikonę pulpitu Androida i wejdź w interfejs logowania Laser Methane APP.W czasie rzeczywistym można wyświetlić dane dotyczące stanu drona MYUAV i pomiarów metanuW przypadku wycieku rurociągu urządzenie końcowe automatycznie alarmuje i rejestruje dane (czas, współrzędne, stężenie wycieku,Fotografie na miejscu) do automatycznego generowania sprawozdań z inspekcji na późniejszym etapie.. Kontrola internetowa: zunifikowane monitorowanie i zarządzanie danymi metanu.wyświetlanie danych w czasie rzeczywistym, oznaczania punktów i pomiarów, statystyki obszarów nieprawidłowych, szybkie pozycjonowanie, wyszukiwanie zapisów historycznych i sprawozdania eksportowe.
Metody monitorowania
Gaz wykrywający: metan
Zasada wykrywania: technologia spektroskopii absorpcyjnej laserowej TDLAS
Tryb wykrywania: typ skanowania pochylenia, z regulowanym promieniem skanowania i prędkością skanowania
kąt huśtania: 1 °, 2 °, 3 °, 4 °, 5 ° opcjonalnie
Prędkość kołysania: 1 okrążenie na sekundę, 1,5 okrążenia na sekundę, 2 okrążenia na sekundę
Lecąc nad rurociągiem, trójosiowy stabilizowany gimbal utrzymuje kierunek napromieniowania laserowego prostopadły do ziemi.i projekcja promieniowania laserowego na ziemię jest w kształcie spiralnejW rezultacie MYUAV DRONE może pokryć zakres rurociągów, który musi zostać zbadany w jednym locie, zrekompensować błędy w pozycji lotu,i przechwytywanie przeciekających mas powietrza, które odbiegają od rurociągu.
▶Proces kontroli
1Prace przygotowawcze
Przed inspekcją rurociągu, MYUAV DRONE musi przygotować się do startu. Operator kontroluje start MYUAV DRONE za pośrednictwem pilota, aby zapewnić stabilny start.
2Planowanie tras inspekcyjnych
Interfejs edycji trasy umożliwia edycję i modyfikację tras.W odniesieniu do obszarów inspekcji rurociągów, operatorzy mogą zaplanować z wyprzedzeniem trasy inspekcji, aby zapewnić, że MYUAV DRONE może całkowicie pokryć obszar rurociągu i uniknąć przeszkód i obszarów niebezpiecznych.
3- Sprawdzam zadania domowe.
Po wejściu statku powietrznego na trasę lotu podczas inspekcji wykonuje się skanowanie laserowe w powietrzu wokół rurociągu.W dolnej części ekranu może być wyświetlone pole informacji o stanie, które obejmuje informacje o statku powietrznym, informacje o trasie i informacje o wykryciu metanu.
Po wykryciu nieprawidłowych danych podczas lotu, lokalizacja może być oznaczona kolorem na mapie.
4Analiza i raportowanie danych
W trakcie lotu, gdy wykryje się wyciek gazu metanu przekraczający próg, MYUAV DRONE automatycznie robi zdjęcia i rejestruje istotne informacje, takie jak bieżące wartości stężenia,liczba danych nieprawidłowych, długości i szerokości geograficznej. MYUAV DRONE przesyła zebrane dane wykrywania metanu do punktu naziemnego, gdzie specjaliści analizują dane i tworzą raporty inspekcyjne w formie PDF,zapewniające ważne odniesienie do eksploatacji i konserwacji rurociągów.
▶Sprawy dotyczące sprawozdań z monitorowania
Szczegóły dotyczące metanu
Czas rozpoczęcia: 7 listopada 2023 23:00:24
Czas zakończenia: 7 listopada 2023 23:02:43
Numer urządzenia: badanie - metan
Wielkość siatki wykrywania: 30 metrów * 30 metrów (900 metrów kwadratowych)
Liczba obszarów wykrywania: 140
Rozmiar powierzchni wykrywania: 126000 metrów kwadratowych
Maksymalna wartość punktu danych metanu: 3000,00 ppm, długość geograficzna i szerokość geograficzna: xxx, xxx
[Metan] Minimalna wartość punktu danych: 0,00 ppm, długość geograficzna i szerokość geograficzna: xxx, xxx
Szczegóły dotyczące danych o natężeniu światła
Czas rozpoczęcia: 7 listopada 2023 23:00:24
Czas zakończenia: 7 listopada 2023 23:02:43
Numer urządzenia: badanie - metan
Wielkość siatki wykrywania: 30 metrów * 30 metrów (900 metrów kwadratowych)
Liczba obszarów wykrywania: 140
Rozmiar powierzchni wykrywania: 126000 metrów kwadratowych
[Światło intensywności] Maksymalna wartość punktu danych: 20.00lx, długość geograficzna i szerokość geograficzna: xxx, xxx
[Siła światła] Minimalna wartość punktów danych: 0,00lx, długość geograficzna i szerokość geograficzna: xxx, xxx
