Średni układ sterowania bezzałogowego z ekranem 11 cali

System UAV średnio przywiązany

Model systemu: M8

1.Konfiguracja systemu

• UAV 14S
• 8kw 14S zasilanie powietrzne
• 380VAC, 200m Bazy UAS

2.Parametry składników

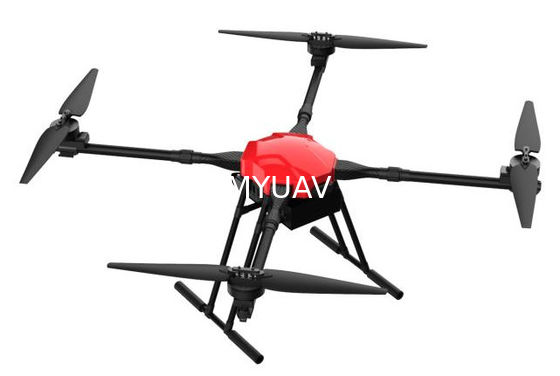

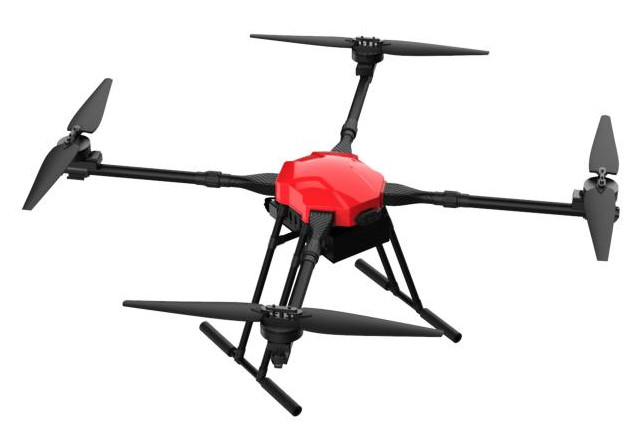

• UAV

- Nie.
Model MH20
Materiał Włókno węglowe + stop aluminium lotniczy
Liczba wirników 4 wirniki
Odległość między kołami ≤1550 ((± 20)
Rozszerzony rozmiar (mm) 1250*1250*710
Wielkość składnika (mm) 750*750*710
Masa pusta ≤13KG ((bez baterii) 22kg z baterią
Maksymalne obciążenie ≤20 kg
Maksymalna masa startowa ≤ 42 kg
Maksymalna prędkość lotu ≤ 18 m/s
Maksymalna prędkość wznoszenia ≤ 5 m/s
Maksymalna prędkość zejścia ≤ 4 m/s
Maksymalna wysokość startu 3000 m
Wytrzymałość w powietrzu ≥35min
System pozycjonowania GPS + RTK
System zasilania Wysokiej wydajności moc FOC
Śmigło wielkości 34 cali śmigło składane
Akumulator 14S 28000mAh*1
Ładowarka Inteligentny super szybki ładowarka
Telekom 11 cali ekran
Czas czuwania urządzenia zdalnego sterowania 8-12 godzin
Odległość przesyłowa 5km-10km (z możliwością ulepszenia)
Prędkość wiatru bezpieczeństwa ≤ 6
Temperatura pracy -20°C do 50°C
Stopień ochrony ciała IP65

• Powietrze PowerSw górę

- Nie.

Zasilanie pokładowe	Parametry
Wymiary zewnętrzne (z ciepłoodpornikiem)	250,2 x 14,4 x 5,9 cm
Waga	2100 g
Moc nominalna	8 kW
Narysowane napięcie wejściowe	750 VDC.
Narysowane napięcie wyjścia	58VDC / 14S
Czas trwania lotu	24 godziny (obciążenie znamionowe, tryb zasilania podłączonego)
Wydajność konwersji	94%
Ochrona przed prądem	Prąd wyjściowy większy niż 138A, automatyczna ochrona zasilania pokładowego
Ochrona przed nad napięciem	- Tak, proszę.
Ochrona przed zwarciem wyjściowym	Tak, można ją odzyskać
Ochrona przed nadmierną temperaturą	120°C
Ochrona przed awariami zasilania	W trybie przywiązania samolot może normalnie latać i lądować, jeśli w trakcie lotu zostanie przerwane zasilanie.
interfejs Vo+ / Vo-(BAT+ / BAT-): łącznik QS8 kobiecy *2 gniazda Port wyjściowy prądu stałego do podłączenia do wejść drona Podłącz jeden z gniazd do baterii drona w celu uzupełnienia zasilania Vin+ / Vin-: Włącznik męski XT90 Wysokonapięciowe wejście prądu stałego dla kabli podłączonych do przymocowanej stacji bazowej

• Przywiązana stacja bazowa

- Nie.
