1.Krótkie wprowadzenie
- FC30 UAV długotrwałe latające w powietrzu
Stacja naziemna nieprzerwanie dostarcza energii dronowej przez 8 godzin unoszenia się, co pozwala na długotrwałe czyszczenie / opryskiwanie
25kw maks. 380V zasilanie przemysłowe, zasilanie generatorem.
- Wysoki poziom bezpieczeństwa
W przypadku awarii, zapasowy zestaw baterii może natychmiast przejąć zasilanie.
2.Skład systemu

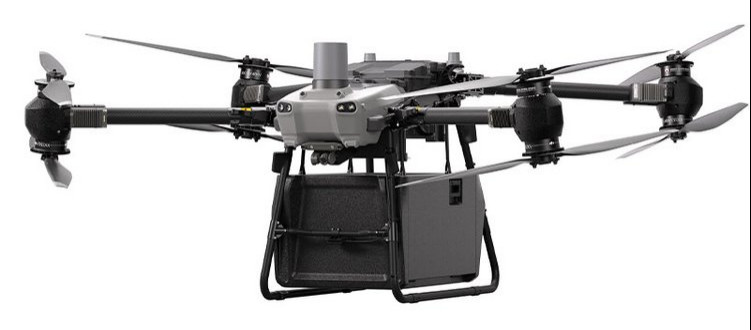

- FlyCart 30 dron DJI
- System ładunku użytecznego
- FC30S Pojemność zasilania pokładowego wraz ze stacją bazową podłączoną o długości 240 m
- 380V min.25kw mocy przez klientów
3.Szczegółowe parametry
Drony DJI FC30, parametry i konfiguracje są szczegółowo opisane na stronie internetowej DJI
Zintegrowana stacja bazowa przymocowana do ziemi
Moduł energii powietrznej
| Pierwotna bateria FC30 |
Moduł energii powietrznej Myuav |
| 316x152x279mm Ta sama wielkość |
| 110,3 kg |
50,5 kg |
| |
|
|
|
Wskaźniki wydajności
1.1Charakterystyka środowiska
| Pprojekt |
Parametry techniczne |
| WsparcieTAkieOwaga ff |
120 kg |
| Wspierana wysokość lotu |
350 metrów |
| WRuchyTemperature |
-20°45°C |
| Temperatura przechowywania |
-40 ∼ 65°C |
| Al.Tydzień |
≤ 2000 m |
1.2. Parametry techniczne
| Projekt |
Parametry techniczne |
| Teterowanestacja |
Napięcie wejściowe |
System trójfazowy AC 380±10%, |
| Napięcia wyjściowe |
Propozycja: |
| Owydajnośćpower |
Pojemność nominalna 25 kW, maks. 30 kW |
| Wykorzystaniesszczekać |
Zmiennik prędkości 0 ′3 m/s |
| Wielkość |
L×w×h: Wymiary zewnętrzne wielkość 68.6x44.8x49.2cm |
| WOsiem |
60 kg (włącznie z kablami przywiązanymi) |
| Materiał |
Stopy aluminium lotniczego |
| Tkable eterowe |
Prąd roboczy |
Maks.16A |
| Tślimakstrądzik |
≥ 300 kg |
| Długość kabla |
Maksymalnie 350 m |
| Pojemność zasilania |
Napięcie wejściowe |
Prąd prądu stałego 1000 V |
| Napięcia wyjściowe |
Dc 14s 58.8v stała moc wyjściowa regulowana i dokładność ±1% |
| Owydajnośćpower |
16kw ((moc znamionowa długotrwała) |
| Wielkość |
L×w×h:316×152×279mm jako oryginalny zestaw baterii |
| WOsiem |
50,5 kg |
| Instalacja |
Wymiana jednej baterii drona fc30, plug and play |
| Funkcja ochronna |
W trybie zasilania podłączonego pojazd może normalnie latać i lądować, jeśli w trakcie lotu przerwane jest zasilanie. |
Ładunek użyteczny
4.Procedura eksploatacji urządzenia
- Sprawdź, czy sprzęt jest kompletny: sprawdź, czy główne ciało drona, urządzenie czyszczące, układ sterowania i osłony są nienaruszone.
- Zainstalować urządzenie czyszczące: Zainstalować urządzenie czyszczące do głównego ciała drona i upewnić się, że jest mocno podłączone.
- Podłącz zasilacz: Podłącz baterię do pilota i włącz przełącznik zasilania.
- Kontrola lotu drona: Użyj pilota zdalnego sterowania do sterowania lotem drona, dostosowując wysokość lotu, prędkość i kierunek w zależności od potrzeb.
- Rozpocznij czyszczenie: Po ustaleniu obiektu czyszczenia włącz pompę czyszczącą i użyj drona do czyszczenia celu.
5.Utrzymanie sprzętu
Codzienna konserwacja: po każdym użyciu należy oczyszczać główną część drona i urządzenie czyszczące, aby utrzymać sprzęt w czystości i porządku.sprawdź, czy istnieją uszkodzenia lub luźność części i radzić sobie z nimi na czas.
Regularna konserwacja: Zaleca się przeprowadzenie kompleksowej inspekcji i konserwacji sprzętu raz w miesiącu, w tym wymianę zużytych części i czyszczenie płyt obwodowych wewnętrznych.
6.Zasady stosowania
- Podczas użytkowania zasilanie powinno utrzymywać dobrą wentylację i rozpraszanie ciepła; przejście powietrza do modułu nie powinno być zablokowane;
- Zasilanie powinno być wykorzystywane w warunkach środowiskowych określonych w specyfikacji;
- Nie reguluj potencjometru w zasilaniu według własnej woli.
- Nie działają w obecności lotnych gazów ani łatwopalnych środowisk;
- W żadnych okolicznościach nie usuwać zewnętrznej osłony ani nie dotykać części wewnętrznych;
- Ze względów bezpieczeństwa nie wykonuje się wyłącznie gwarancji wewnętrznej lub wymiany części;
- Zasilanie musi być bezpiecznie izolowane podczas użytkowania, a każda jego strona musi znajdować się w odległości co najmniej 8 mm od zewnętrznej powłoki metalowej; jeżeli jest to mniej niż 8 mm,do wzmocnienia izolacji należy zastosować arkusz PVC o grubości większej niż 1 mm;
- Jeśli podczas uruchamiania lub użytkowania zauważycie dym lub nieprzyjemny zapach, natychmiast wyłączcie zasilanie.
7.WAranty
Okres gwarancji dla tego produktu wynosi 1 rok. W okresie gwarancji wszelkie naturalne uszkodzenia w normalnym użytkowaniu zostaną bezpłatnie naprawione przez naszą firmę;
Jeżeli jednak wystąpi którykolwiek z poniższych warunków, gwarancja nie ma zastosowania:
1. Szkody spowodowane nieautoryzowaną naprawą bez pozwolenia firmy;
2. Wszelkie uzupełnienia lub modyfikacje;
3Niewłaściwe działanie lub użycie;
4.Nieprawidłowe warunki środowiskowe, przekraczające wymagania specyfikacji, powodujące uszkodzenie;
5. umyślne uszkodzenie człowieka;
6. Szkody spowodowane siłą wyższą klęskami żywiołowymi.
8.Zakres naprawy
Jeśli w okresie gwarancji zasilanie nie działa normalnie z powodu błędów w materiałach lub technologii produkcji, nasza firma zapewni bezpłatną naprawę lub wymianę.Usługa naprawy będzie obejmować różne usługi pracy oraz wszelkie niezbędne dostosowania lub części zamienne.
9.Ograniczenia
- Jeżeli produkt nie zostanie zapakowany w taki sam sposób, w jaki został zwrócony i zostanie uszkodzony podczas transportu, gwarancja również zostanie unieważniona.
- Nasza firma nie ponosi odpowiedzialności za:
- Szkody spowodowane pożarem, trzęsieniem ziemią, zamieszkami, wojną, atakiem terrorystycznym, zachowaniem osób trzecich i innymi zdarzeniami;
- Szkody spowodowane umyślnym lub zaniedbanym działaniem klienta, niewłaściwym użytkowaniem lub użytkowaniem w innych nienormalnych warunkach;
- Szkody incydentalne wynikające z użytkowania lub działania tego produktu [przerwanie działalności, utrata zysków biznesowych (w tym utrata użytkowania sprzętu, koszty wymiany sprzętu,urządzenia lub usługi, lub roszczeń swoich klientów)];
- wszelkie uszkodzenia spowodowane stosowaniem metody innej niż wyszczególniona w niniejszej instrukcji obsługi;
- Niezależnie od okoliczności, takich jak eksploatacja, czyszczenie lub konserwacja, należy przestrzegać zasad bezpieczeństwa określonych w punkcie 7.Jeśli naruszycie je i spowodujecie obawy dotyczące bezpieczeństwa poza oryginalnym projektem i produkcjąNasza firma nie ponosi odpowiedzialności.
