Model systemu: FC30X
Wersje:V04

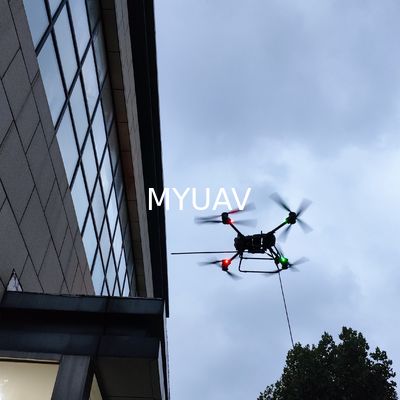

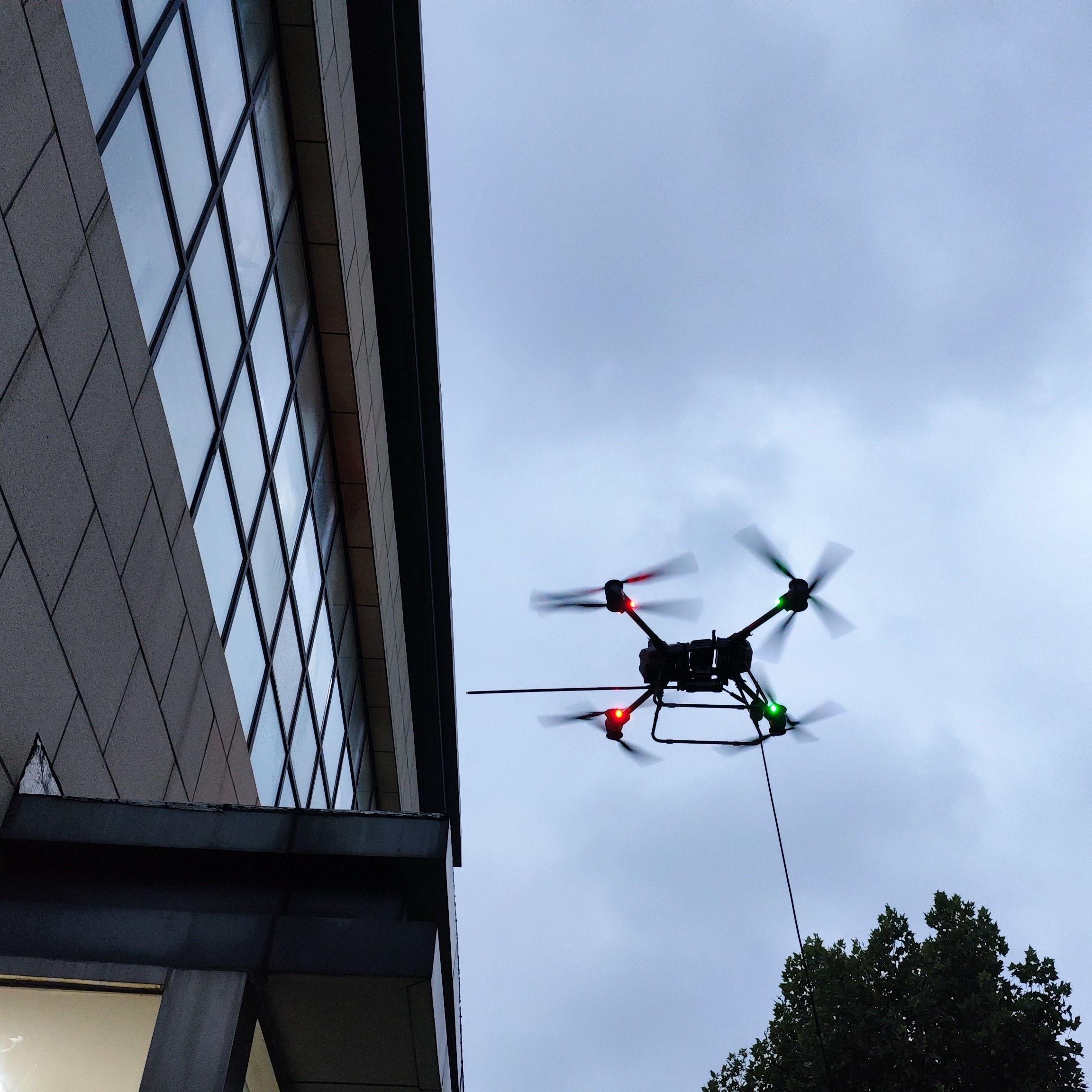

1.FC30 bezzałogowy statek wieloodporny w powietrzu
Stacja naziemna nieprzerwanie dostarcza energii dronowej przez 8 godzin unoszenia się, co pozwala na długotrwałe czyszczenie / opryskiwanie
2.Wiele sposobów dostarczania energii
20kw max. 380V zasilanie przemysłowe, zasilanie generatorem.
3- Wysoka ochrona.
W przypadku awarii, zapasowy zestaw baterii może natychmiast przejąć zasilanie.
1System posiada tylko przełącznik wejściowy, przełącznik wysokiego napięcia i przycisk odzyskiwania kabli, który jest prosty w obsłudze i może być szybko wdrożony.które mogą znacznie poprawić wydajność i bezpieczeństwo operacyjne;
2Produkt jest zintegrowany, o wysokiej gęstości mocy, zminimalizowany, lekki, modułowy i inteligentny, łatwy do przenoszenia i przenoszenia;
3. Wbudowane źródło zasilania przyjmuje układ obwodów regulacji napięcia, szeroki zakres wejścia, wyjście regulacji napięcia stałego,ciągłe i stabilne zasilanie (bateria zapasowa jest używana tylko do bezpiecznego wylądowania przymusowego, i mogą być skonfigurowane tak, aby miały wystarczającą pojemność do bezpiecznego lądowania), co przełamuje ograniczenie czasu lotu;
4Zasilanie w stacji bazowej przyjmuje konstrukcję obwodu izolacyjnego w celu zapewnienia bezpieczeństwa transmisji mocy wysokiego napięcia.

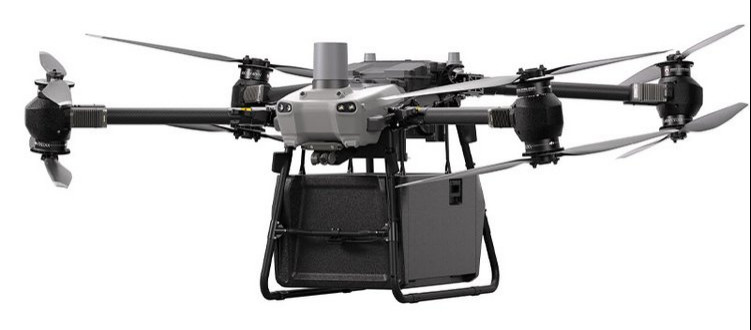

1.FlyCart 30 DJI dron
2.System prania/spryskiwania ładunku użytkowego
3.FC30X Pokładowe źródło zasilania wraz ze stacją bazową podłączoną do kabli o długości 70 m
4.Pumpy gruntowe przez klientów
5.Min.200L Zbiornik wody i 380V min.20kw mocy przez klientów
Drony DJI FC30, parametry i konfiguracje są szczegółowo opisane na stronie internetowej DJI
|
Czyszczenie Spryskiwanie System ładunku użytecznego |
Rodzaj dyszy |
0° bezpośrednie opryskiwanie silna dekontaminacja (usunięcie uporczywe) 15° Czyszczenie szkła sektora (wydajne czyszczenie) 360° czyszczenie rotacyjne (odciąganie powierzchni) |
| Pompy gruntowe | Wyjście powietrza 23,5 MPa / 235 bar | |
| Maksymalny przepływ rozpylania | 900 l/h | |
| Czas pracy | 8 godzin |
| Zintegrowana stacja bazowa przymocowana do ziemi | Oryginalna konstrukcja baterii zasilania pokładowego |
|
|
|
|
Wskaźniki wydajności
1.1Charakterystyka środowiska
| Projekt | Parametry techniczne |
| Wspierana masa odbioru | 120 kg |
| Wspierana wysokość lotu | 200 metrów |
| Temperatura pracy | -20°45°C |
| Temperatura przechowywania | -40 ∼ 65°C |
| wilgotność robocza | 10~80% RH |
| wilgotność magazynowa | 5 ∼ 90% RH |
| Wysokość | ≤ 2000 m |
1.2. Parametry techniczne
| Projekt | Parametry techniczne | |
| Stacja przymocowana | Napięcie wejściowe | System AC 380±10%, trójfazowy |
| Napięcia wyjściowe | Narysowany DC1000V | |
| Moc wyjściowa | Narysowane 20 kW, maks. 30 kW | |
| Prędkość absorpcji | Zmiennik prędkości 0 ′3 m/s | |
| Wielkość | L×W×H: wymiary zewnętrzne wielkość 68.6x44.8x49.2cm | |
| Waga | 60 kg (włącznie z kablami przywiązanymi) | |
| Materiał | Stop aluminium lotniczy | |
| Kabel przymocowany | Prąd roboczy | Maks.20A |
| Wytrzymałość na rozciąganie | ≥ 300 kg | |
| Długość kabla | 70m-100m | |
| Pojemność zasilania | Napięcie wejściowe | 1000 V prądu stałego |
| Napięcia wyjściowe | Wynik regulowany stałym prądem 14S 58,8 V | |
| Moc wyjściowa | 15kW ((Nominalna moc długotrwała) | |
| Wielkość | L×W×H:316×152×320 mm | |
| Waga | 8 kg | |
| Instalacja | Wymiana jednego baterii drona FC30, plug and play | |
| funkcja ochronna | W trybie zasilania podłączonego pojazd może normalnie latać i lądować, jeśli w trakcie lotu przerwane jest zasilanie. | |
| Ochrona akumulatora | Tak, może pochłaniać siłę elektromotywną podczas lądowania, aby zapobiec wybuchowi maszyny, wymaga pełnego akumulatora przed użyciem | |
| Wielkość transportu | 94*63*74cm. | |
- Nie.Karcher HD 9/25G Classic z 50 m przedłużaczem
Ciśnienie maksymalne (bar) 300
Ciśnienie robocze (bar) 250
Przepływ wody (l/h) 900
Maksymalna temperatura wejścia (Celsius) 60
Rozmiar (mm) 875*538*702
Masa netto (kg) 50
Obciążenie połączenia (kW) 8.5
Zbiornik oleju (L) 6.5
