MYUAV Nowa wersja Dji M300 M350 Drone Wire

Nowa wersjaDJIM300M350 drut bezzałogowy przywiązany

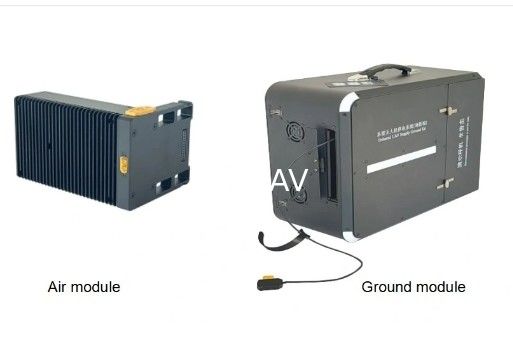

System zasilania przymocowany do dronamoże być cdostosowane do Państwa specjalnych potrzeb.

Długość kabla może być dostosowana od 33 do 330 m.
Kabel światłowodowy jest dostępny.

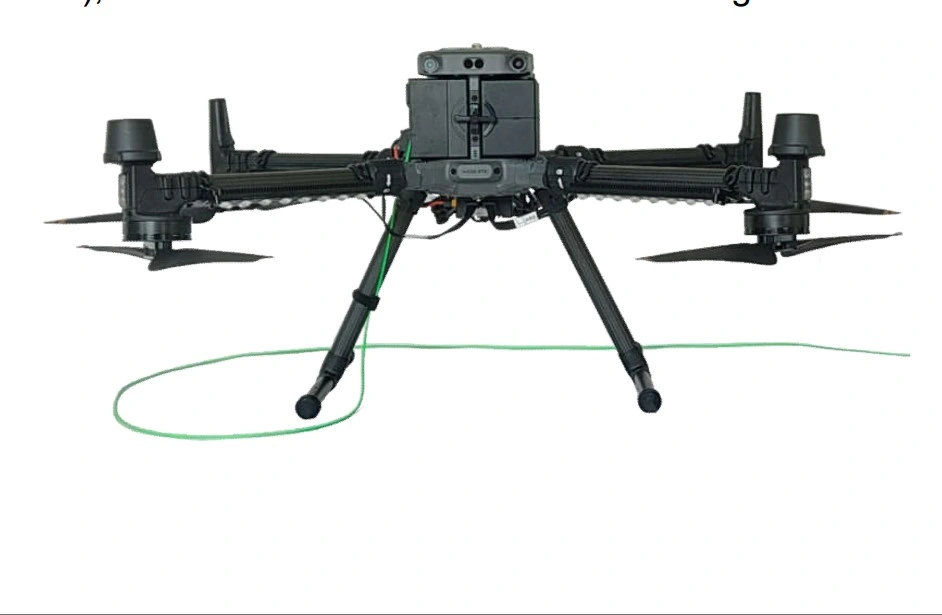

System jest kompatybilny ze wszystkimi dronami wielorotorowymi o MTOW 5-110 kg.

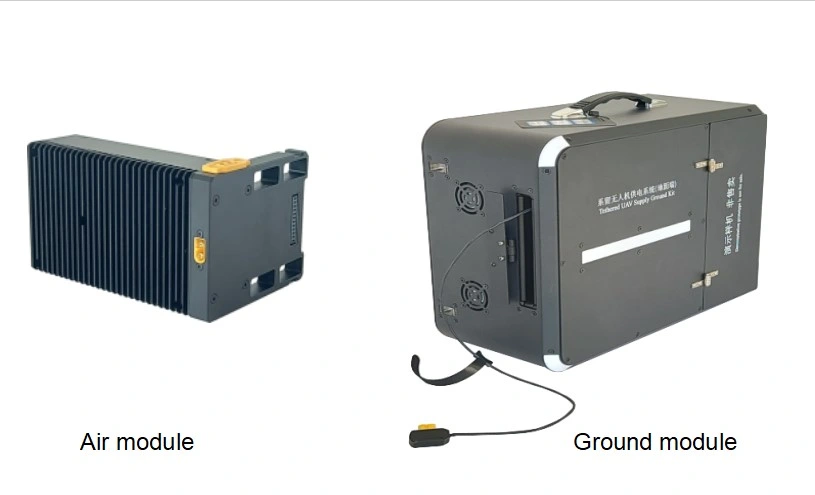

Jednostka zasilania drona TPS110M-M300/M350 dla drona DJI M300 M350

1.Charakterystyka środowiskowa

1) Temperatura otoczenia: -20~45 oC (w pracy), -40~65 oC (w składzie).
2) Względna wilgotność: 10-80% RH (praca), 5-90% RH (magazynowanie).
3) Wysokość: 0-3000 m.

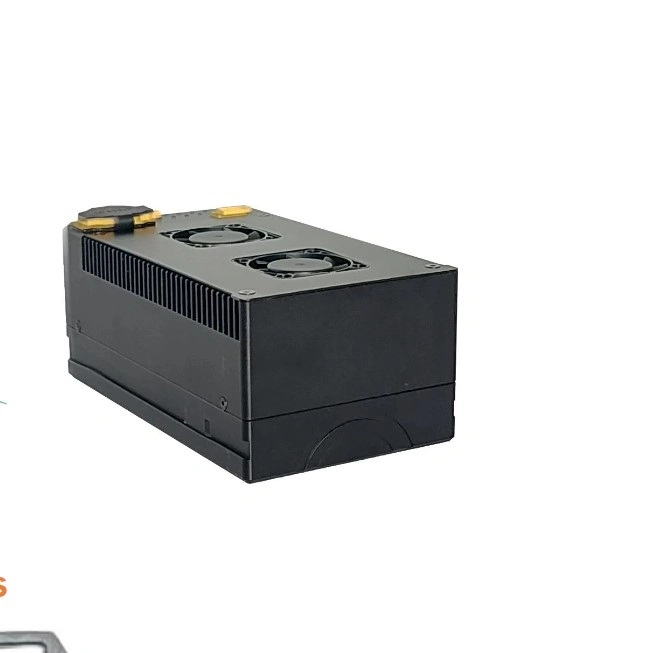

2.PowietrzeModułzasilaczdla Tether Drone DJI M300 M350

1) Napięcie wejściowe: 600~830Vdc szeroki zakres wejścia.
2) Napięcie wyjściowe: 51,5 ± 0,5 Vdc, napięcie wyjściowe stałe, obsługa dostosowania napięcia.
3) Moc wyjściowa: 3000 W (naturalna moc długoterminowa), 3500 W (wartość szczytowa ≤ 10 s).
4) Funkcja ochrony: ochrona przed nad napięciem wejściowym i pod napięciem, nad napięciem wyjściowym, nadprężeniem, zwarciem i ochroną przed nadciśnieniem.
5) Sposób instalacji: instalacja z wtyczką i od wtyczki, taka sama jak pierwotna metoda instalacji baterii, drony i skrzynki lotnicze nie wymagają żadnych modyfikacji.
6) Sposób rozpraszania ciepła: zewnętrzny wentylator aktywnie rozprasza ciepło, a zarezerwowany kanał powietrza jest chłodzony powietrzem przymusowym.
7) Interfejs: wejście XT60, wyjście interfejs baterii (wykonywany przez drony), wyjście XT60 (wykonywany przez oświetlenie).

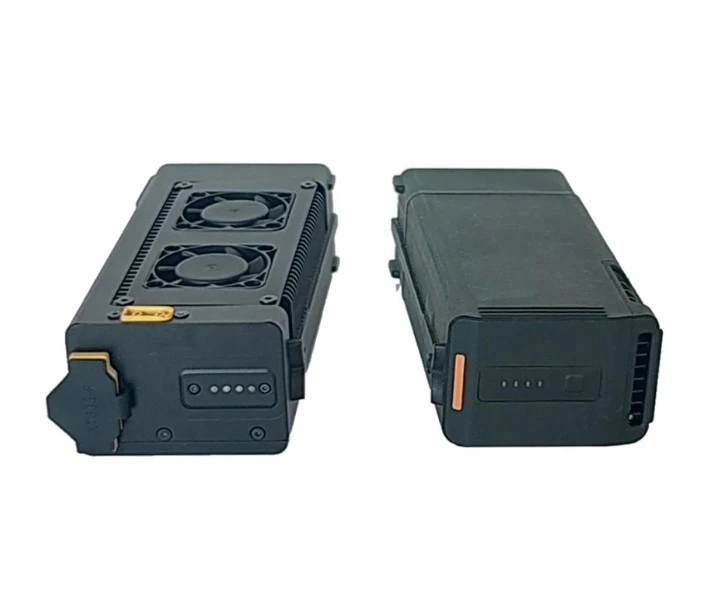

8) Rozmiar: 163 × 92 × 65 ± 0,5 mm (zastąpić jedną baterię TB60 bez zajmowania dodatkowej przestrzeni montażowej).
9) Masa: 980 ± 20 g (zastąpienie 1350 g akumulatora TB60 w celu zmniejszenia masy startowej drona).
10) Poziom ochrony: IP54.

3Charakterystyka funkcjonalna

Automatyczne włączanie/wyłączanie: śledzić start i lądowanie bezzałogowego statku powietrznego w celu synchronicznego włączania/wyłączania kabli, dostosowywania napięcia,i ręcznie naciśnij przycisk, aby wyciągnąć kabel, podczas gdy prąd jest wyłączony.

Funkcja łączności: ma funkcję łączności przewodowej z protokołem portu seryjnego i obsługuje funkcję łączności bezprzewodowej z protokołem portu seryjnego Bluetooth lub bezprzewodowego.

Funkcja ochrony: ochrona przed nad napięciem wejściowym i pod napięciem, ochrona przed nad napięciem wyjściowym, nad napięciem, zwarciem, ochroną przed nadtemperaturą, usunięciem usterek i samorehabilitacją.

Funkcja wyświetlania danych: 4,0 cali ekran dotykowy wyświetla dane takie jak napięcie, prąd, temperatura, długość wylotu kabla, datę, godzinę, zapisy operacyjne, zapisy awarii i informacje o stanie pracy.

Ustawienie ustawienia: ekran wyświetlacza obsługuje ustawienie i regulację prędkości zawijania drutu, napięcia zawijania drutu, napięcia wywijania drutu, długości bezpieczeństwa, daty i godziny,i obsługuje przełączanie między chińskim i angielskim wyświetlaczem.

Funkcja alarmu awaryjnego: w przypadku awarii systemu ekran wyświetla informacje o awarii, a światło alarmu awaryjnego miga na czerwono i sygnalizuje alarm.

wyposażenie do przenoszenia: z zakładką typu plecak, plecak może być wyposażony w kompletny zestaw systemów przymocowania, w tym skrzynkę przymocowania, zasilacz modułu powietrza, jednostkę oświetleniową (opcjonalnie),i pozostałe akcesoriaCałkowita masa wynosi 12 ± 0,5 kg.



4.Parametry

Pozycje		Parametry techniczne
Temperatura otoczenia		-20~45 oC (praca), -40~65 oC (składowanie)
Względna wilgotność		10-80% RH (praca), 5-90% RH (magazynowanie)
Wysokość		≤ 3000 m

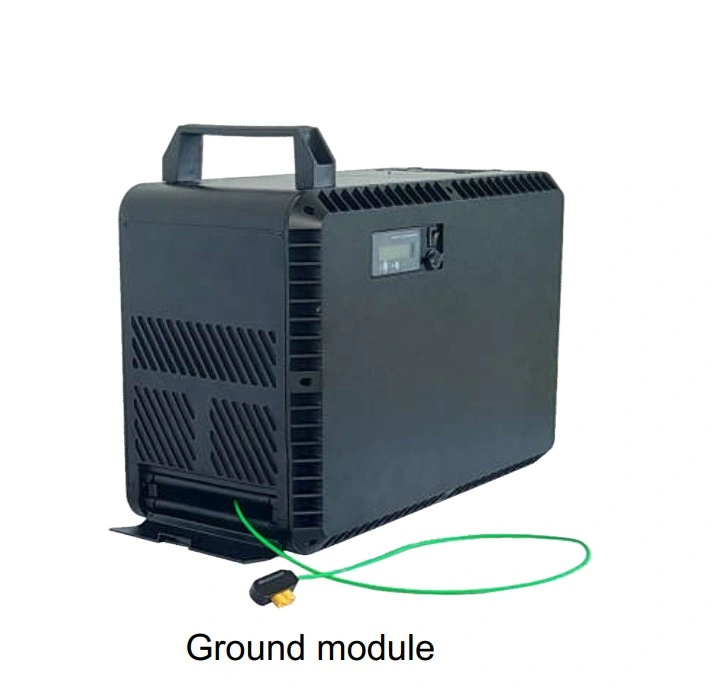

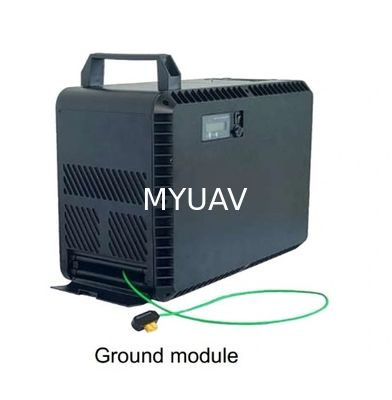

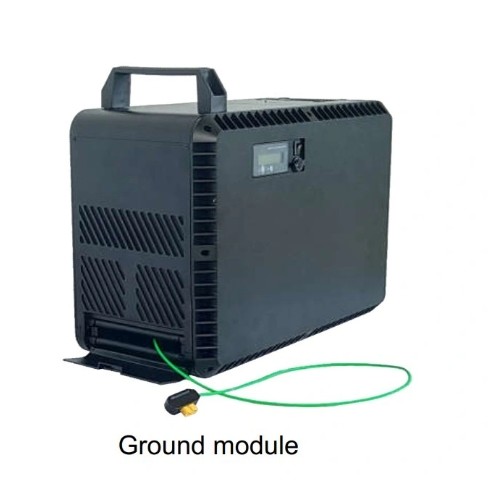

Moduł zasilania przymocowania	Napięcie wejściowe	176-264Vac wejście szerokiego zakresu, jednofazowe 220Vac@45-65Hz
	Napięcie wyjściowe	400~750Vdc regulowane, fabryczne domyślne 750Vdc
	Moc wyjściowa	3500 W (narysowana moc długotrwała), 3850 W (wartość szczytowa ≤ 30 s)
	Długość kabla magazynowego	o długości nieprzekraczającej 50 mm,
	Prędkość przyciągania	0-2m/s, regulowane
	Siła przyciągania	0-10N, regulowane
	Interfejs	Zakładka wejściowa ze przełącznikiem, złącze kablowe wyjściowe XT60
	Klucze i przełączniki	wysokonapięciowy przycisk włączenia/wyłączenia, silny przycisk odciągania kabla, światło wskazujące alarm
	Wielkość	360 × 280 × 165 ± 0,5 mm, z wyłączeniem podkładek i uchwytów dla stóp
	Waga	9.2 ± 0,2 kg, w tym 110 m przywiązanego kabla
Kabel przymocowany	Materiał	Włókno miedziane pokryte srebrem, kompozytowa warstwa izolacyjna fluoroplastyczna, wysokim modułem rozciągania, warstwa tkanina włókna lotniczego
	Aktualność	3-5A
	Opór prądu stałego	10.5 ± 0,2 Ω, pętla 100m@20 oC
	Wytrzymałość na rozciąganie	≥ 50 kg, odporny na wielokrotne wciąganie i czasy uwolnienia ≥ 500 razy
	Wytrzymałość izolacji	≥ 3000Vdc, brak awarii przez 1 minutę
	Długość kabla	55/110 ± 2m, obsługujące długą linię na zamówienie
	Średnica zewnętrzna	20,6 ± 0,2 mm
	Waga	1.2 ± 0,05 kg/100 m

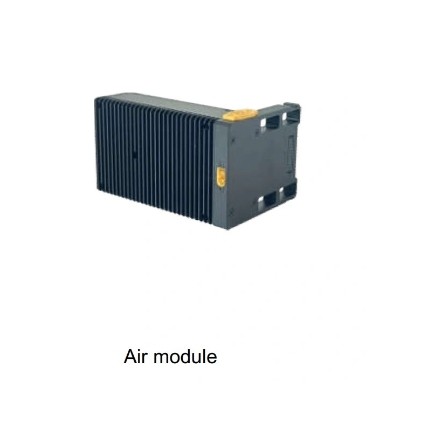

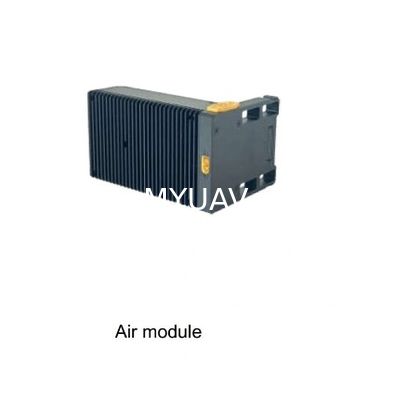

Moduł powietrza	Napięcie wejściowe	600~830Vdc wejście szerokiego zakresu
	Napięcie wyjściowe	51.5 ± 0.5Vdc, napięcie wyjściowe stałe
	Moc wyjściowa	3000 W (naturalna moc długotrwała), 3500 W (wartość szczytowa ≤ 10 s)
	Funkcja ochrony	Ochrona przed nad napięciem wejściowym i pod napięciem, przed nad napięciem wyjściowym, nad prądem, zwarciem i nad temperaturą
	Napięcie izolacyjne	3000V (Vin-Vout), 1min, prąd wycieku ≤ 5mA, brak awarii, przebłysku lub zjawiska korony
	Sposób instalacji	instalacja plug-in, taka sama jak pierwotna metoda montażu baterii, bez żadnych modyfikacji w dronie i skrzynce lotniczej
	Metoda rozpraszania ciepła	Naturalne chłodzenie powietrzem
	Interfejs	Wejście XT60, wyjście interfejs baterii (napędzany przez drony), wyjście XT60 (napędzany oświetleniem)
	Poziom ochrony	IP54
	Wielkość	158 × 92 × 110 ± 0,5 mm (zastąpić jedną baterię TB60 bez zajmowania dodatkowej powierzchni do montażu)
	Waga	960 ± 10 g



Parametry dla celów pozycji
1Wpływowe napięcie skrzynki przymocowanej: 176-264Vac szeroki zakres wejścia, jednofazowa 220Vac.
2. napięcie wyjściowe zasilania modułu powietrza: 25,5 ± 0,3Vdc wyjście napięcia stałego. Cały proces bez utraty mocy.
3Moc wyjściowa urządzenia: zasilanie modułu powietrza ≥ 2000 W, przymocowanie przymocowane ≥ 3500 W.
4Rozmiar zasilania modułu powietrza: ≤ 156 × 75 × 48 mm, wymienić jedną baterię TB30 bez zajmowania dodatkowej powierzchni instalacyjnej.
5. Masa zasilania modułu powietrza: ≤ 590 g, wymiana baterii 685 g TB30.
6Rozmiar skrzynki przymocowanej: ≤ 360 × 260 × 180 mm.
7. Masa przyczepy przymocowania: ≤ 9,2 kg, w tym 110 m kabli przymocowania.
8Rozmiar i masa kabla: długość ≥ 110 m, średnica kabla ≤ 2,4 mm, masa ≤ 1,1 kg/100 m.
9Automatyczne włączenie/wyłączenie: Podążaj za startem i lądowaniem UAV, aby synchronicznie włączyć/wyłączyć kabel, dostosować napięcie i ręcznie wyciągnąć kabel w warunkach utraty mocy.
10. Funkcja ochrony przed prądem nadprzepływowym: gdy zasilanie modułu powietrza wychodzi z prądem nadprzepływowym, zapewnia on ochronę przed stałym prądem stopniowym.Wyjście nie powinno być bezpośrednio wyłączone i może być samodzielnie przywrócone.
11Funkcja łączności: Skrzynka przymocowana do ziemi ma funkcję komunikacji drutowej protokołu seryjnego i obsługuje funkcję komunikacji bezprzewodowej Bluetooth lub bezprzewodowego protokołu seryjnego.
12Funkcja wyświetlania danych: ekran dotykowy wyświetla dane takie jak napięcie, prąd, temperatura, długość gniazda, data, godzina, zapisy operacyjne, zapisy awarii i informacje o stanie pracy.
13Ustawienie regulacji: ekran wyświetlacza obsługuje ustawienie i regulację prędkości zbierania drutu, napięcia zbierania drutu, napięcia uwalniania drutu, liczników bezpieczeństwa, daty i godziny,i obsługuje przełączanie między chińskim i angielskim wyświetlaczem.
14. Funkcja alarmu awaryjnego: gdy system ulega awarii, ekran wyświetlający obraca się, aby wyświetlić informacje o awarii, a światło alarmu awarii miga na czerwono i sygnalizuje alarm.
15Poziom ochrony urządzeń systemowych: zasilanie modułu powietrza ≥ IP54, przymocowanie przymocowane ≥ IPx4.

16.wyposażenie systemu do przewozu: konstrukcja plecak, plecak może być wyposażony w kompletny zestaw systemu przywiązania, w tym skrzynkę przywiązania, zasilacz modułu powietrza, jednostkę oświetleniową,i kompletne akcesoria, o masie całkowitej ≤ 12,5 kg.

W przypadku systemu zasilania drona można wybrać kilka typów z poniższego formularza:

- Dniowe i nocne misje
- Radiowy przekaźnik.
- Zarządzanie kryzysowe
- Ochrona terenu
- Obserwacja ruchu drogowego
-Bezpieczeństwo dużych imprez
- Środowisko leśne
-monitorowanie przemysłu
-monitorowanie jakości powietrza

1. więcej wirnika bezzałogowego pojazdu powietrznego (UAV) jest pewne niebezpieczeństwo i zniszczenie, niewłaściwe działanie może spowodować obrażenia ciała lub uszkodzenia mienia,Proszę używać produktu zgodnie z instrukcją obsługi.
2Operator powinien przejść profesjonalne szkolenie i badanie, personel nie przeszkolony nie powinien obsługiwać tego produktu.
3. Nie należy być pijany, w złym stanie zmęczenia, chory podczas obsługi tego produktu
4. Muszą utrzymywać personel w bezpiecznej odległości między bezzałogowymi pojazdami powietrznymi (UAV), aby zapobiec możliwości zagrożenia
5/Proszę lecieć pod bezpieczną wagą startową, /w razie jakichkolwiek zagrożeń.
6Proszę nie latać w warunkach silnej interferencji elektromagnetycznej.
7Proszę przestrzegać lokalnych przepisów i nie latać w strefie zakazu lotu.
8Proszę nie zbliżać się ani nie dotykać obracającego się silnika lub śmigłowca, w przypadku gdy obracające się śmigłowce cięją.
9. Proszę naładować dwie baterie całkowicie przed ich zainstalowaniem do UAV i upewnij się, że ich ciśnienie różniczkowe mniejsze niż 0,1 V
10. Bateria długo czasu nie używane, proszę przechowywać go w wentylowanym suchym miejscu z 60% prądu
