Wysokiej jakości i stałego napięcia przymocowana elektrownia dla DJI M350
| pozycje | Parametry techniczne | |||
| Model | TPS55M-M350 | TPS110M-M350 | TPS160M-M350 | |
| Długość kabla | 55M | 110M | 160M | |
| Temperatura otoczenia | -20~45oCpraca), -40 ~ 65oC ((przechowywanie) | |||
| Względna wilgotność | 10 ~ 80% RH ((praca), 5 ~ 90% RH ((przechowywanie) | |||
| Wysokość | ≤ 3000 m | |||

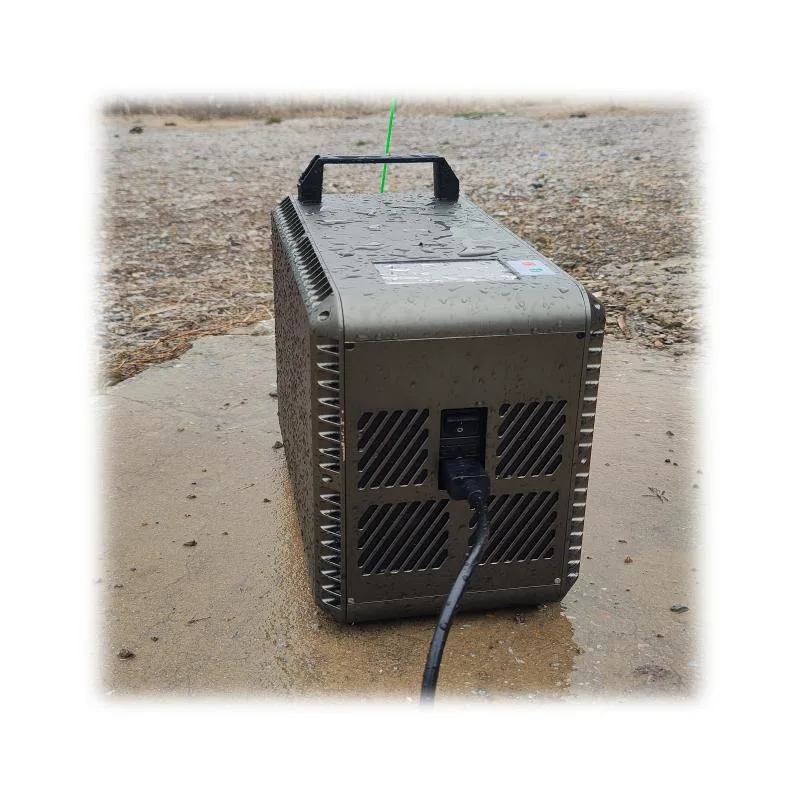

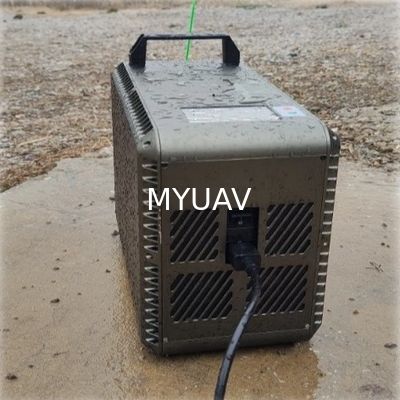

| Moduł zasilania naziemnego | Napięcie wejściowe | 190~240Vacwejście szerokiego zakresu,jednofazowe220Vac, częstotliwość 50/60Hz | ||
| Napięcie wyjściowe | 600~800Vdcregulowane/Fabryka domyślnie 800Vdc | |||
| Moc wyjściowa | ≥3500W ((Nominalna moc wyjściowa długotrwała),≥4000W ((wartość szczytowa¢30) | |||
| wchłanianie iwynagrodzenieprędkość | 0 ~ 2 m/s,regulowane | |||
| wchłanianie iWzmocnienie wypłaty | 0~10N,regulowane | |||
| interfejs | Zakładka 3-połowa z włączeniem wejścia,łącznik wyjściowy XT60 z przymocowanym kablem | |||
| Przycisk i przełącznik | Wysokonapięciowy przycisk włączenia/wyłączenia, przycisk przymusowego wciągania kabla, przycisk rezerwowy baterii | |||
| Poziom ochrony | IPx4 | |||
| Wielkość | D360 xW180 xH260±0,5 mm,z wyłączeniem podkładek do stóp i uchwytów | |||
| Waga | 8.5± 0,2 kg,z wyłączeniem przymocowanego kabla | |||
| Kabel przymocowany | Materiał | Srebro pokryte lekkim, wysokotemperaturowym drutem lotniczym, lekka, wysokotemperaturowa osłona. | ||
| Aktualność | 3~5A | |||
| Opór prądu stałego | 10.5±0.2Ω,100m@20oCpętla | |||
| Odporność Wytrzymałość na rozciąganie | ≥ 20 kg,odporny na powtarzające się reakcje i czasy uwalniania≥ 500 | |||
| Wytrzymałość izolacji | ≥3500Vdc,1min, bez awarii | |||
| Długość kabla | wyposażenie standardowe 55 metrów,opcjonalnie110 ma także160 metrów | |||
| Średnica zewnętrzna | 20,3±0,1 mm | |||
| Waga | 10 ± 0,5 g/m | |||

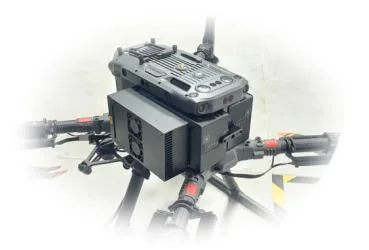

| Moduł powietrza | Napięcie wejściowe | 580~810Vdcwejście szerokiego zakresu | ||
| Napięcie wyjściowe | 510,5 Vdc±1%,wyjście napięcia stałego,obsługa dostosowania napięcia | |||
| Moc wyjściowa | ≥ 3000 W ((nominalna długookresowa produkcja),≥3500W(wartość szczytowa¥10) | |||
| Funkcja ochrony | Wpływ nad napięciem,pod ochroną napięcia, wyjście nad napięciem,przepływ,zwarcie,ochrona przed nadciśnieniem | |||
| Funkcja komunikacji | Opcjonalna komunikacja CAN w celu przekazywania danych o napięciu, prędkości, temperaturze oraz informacji o stanie pracy. | |||
| Napięcie izolacyjne | ≥ 3000V ((Vin-Vout),1min,Prąd przeciekający 5mA,brak awarii,fZjawisko łuku kłamliwego i koronyna | |||
| Instalacjametody | Zamknięcie baterii, bateria dokująca, mocowanie boczne | |||
| Rozpraszanie ciepła | Z zewnętrznego wentylatora do chłodzenia aktywnego, rezerwowanych kanałów powietrza do chłodzenia przymusowego powietrzem | |||
| Interfejs | WpływXT60,wydajnośćXT60,interfejs baterii wyjściowej | |||
| Poziom ochrony | IP54 | |||
| Wielkość | 158 × 92 × 115 ± 0,5 mm,z wyłączeniem złącza | |||
| Waga | 960±10 g,z wyłączeniem zewnętrznego złącza i drutu | |||

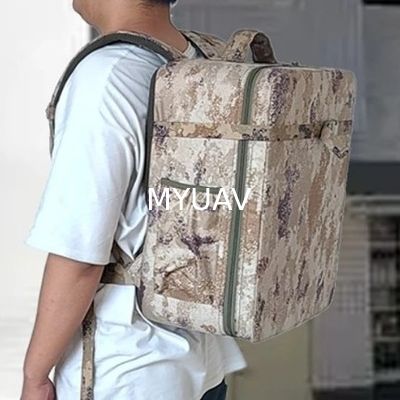

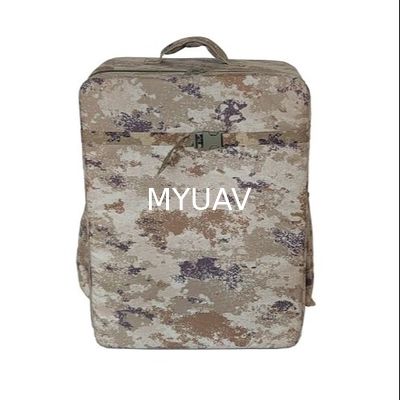

| opakowania | Wielkość | 550×420×260± 5 mm(rozmiar plecaka),600×450×300± 5 mm(Wielkość kartonu) | ||
| Waga | 14.5±1kg,w tym moduł zasilania naziemnego, moduł powietrzny, załączniki i dokumenty | |||
Często zadawane pytaniaPytanie: Co to jest stacja drona do M350 i jak działa z dronem DJI Matrice 350 RTK?
Odpowiedź:MyUAV's Tethered Drone Station for M350 to przywiązana stacja bezzałogowa zaprojektowana dla DJI Matrice 350 RTK Professional class UAV.Przymocowanie jest w stanie stale zasilać i przesyłać dane do drona za pośrednictwem przymocowania bezpieczeństwa, znacząco wydłużając czas lotu i wykonywanie misji, zwłaszcza w sytuacjach wymagających długotrwałego unikania się w powietrzu, monitorowania w wysokiej rozdzielczości,i ciągłych operacji w ograniczonych obszarach, takich jak lotniska i duże miejsca imprezDron jest podłączony do stacji naziemnej poprzez przyczepę, zawsze utrzymując stabilne połączenie zasilania i sygnałów,zapewnienie, że nie ma potrzeby martwić się o ograniczenia czasu pracy baterii podczas lotu.
Często zadawane pytania #2Pytanie: Jakie są funkcjonalne cechy systemu M350 MyUAV?
Odpowiedź:MyUAV's Tethered Drone Station dla M350 ma następujące kluczowe cechy:
Efektywne zasilanie: System wykorzystuje wysokonapięciową transmisję prądu stałego (np. 200 V), aby zapewnić bezzałogowemu statkowi bezzałogowemu nieprzerwane zasilanie podczas wykonywania zadań.
Niezawodność transmisji danych: obsługuje szybką transmisję w czasie rzeczywistym danych wideo i telemetrycznych o wysokiej rozdzielczości w celu zaspokojenia potrzeb aplikacji krytycznych dla misji.
Projekt redundancji bezpieczeństwa: system może obejmować wiele środków bezpieczeństwa, takich jak ochrona przeciwprzerwaniu, ochrona przed przeciążeniem,i urządzenia awaryjne zabezpieczające bezpieczeństwo dronów i sprzętu naziemnego.
Dostosowalne: dostępne są różne długości kabli i adaptacje interfejsów zgodnie z rzeczywistymi scenariuszami zastosowań, zapewniając doskonałą kompatybilność z DJI Matrice 350 RTK.
Często zadawane pytania #3Pytanie: Jakie usługi i wsparcie otrzymuję po zakupie stacji dokującej MyUAV M350?
Odpowiedź:Klienci, którzy nabywają stację bezzałogową MyUAV do M350, zazwyczaj korzystają z szeregu profesjonalnych usług i wsparcia, które mogą obejmować, ale nie ograniczać się do:
Szczegółowe instrukcje montażu i szkolenia operacyjne zapewniają użytkownikom prawidłowe i bezpieczne korzystanie z systemu podłączonego.
Pełny zakres wsparcia technicznego, w tym integracja systemu, utrzymanie i rozwiązywanie problemów.
Zgodnie z polityką gwarancji firmy MyUAV, możesz korzystać z pewnej gwarancji produktu.
W przypadku specjalnych zastosowań handlowych lub przemysłowych mogą być dostępne rozwiązania i usługi doradztwa technicznego dostosowane do indywidualnych potrzeb.
Jeśli istnieje usługa towarzysząca, może również zawierać regularne opcje aktualizacji sprzętu, a także wsparcie aktualizacji oprogramowania, aby zapewnić wydajność systemu.
