MYUAV Wysokonapięciowe źródło zasilania dla dronów / UAV

Przegląd produktu

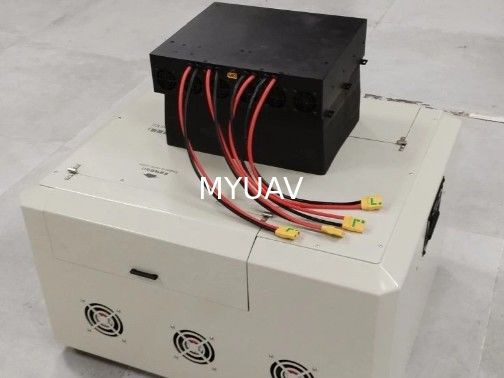

Produkt ten składa się z dwóch części: skrzynki przymocowania na ziemi i zasilania powietrznego na niebie.kablów przymocowanych i inteligentnego modułu sterowania do konwersji jednofazowej mocy prądu przemiennego sieci, generator lub mobilne źródło zasilania do wysokonapięciowego zasilania i przesyłać je do zasilania lotniczego przez kabel przyczepowy.Powietrzne zasilanie może bezpiecznie zastąpić oryginalną baterię i zapewnić stałą stabilizację napięcia, ciągłe i niezawodne długotrwałe zasilanie bezzałogowego statku bezzałogowego bez zmniejszenia standardowej masy obciążenia.System ma funkcję automatycznego cofania i uwalniania linii synchronicznie po wzroście i upadku UAV.

Adaptacyjny UAV

1) Wysokość lotu wsparcia: 120~200 m (długość kabla: 220 m, długość zabezpieczona);
2) Masa wsparcia do startu: 30~55 kg (efektywność siły UAV jest inna, dane te są tylko do celów odniesienia).

Charakterystyka środowiskowa
1) Temperatura otoczenia: - 20~45 oC (przemysł roboczy), - 40~65 oC (magazynowanie);
2) wilgotność względna: 10~80% RH (praca), 5~90% RH (magazynowanie); 3) Wysokość: 0~3000m.

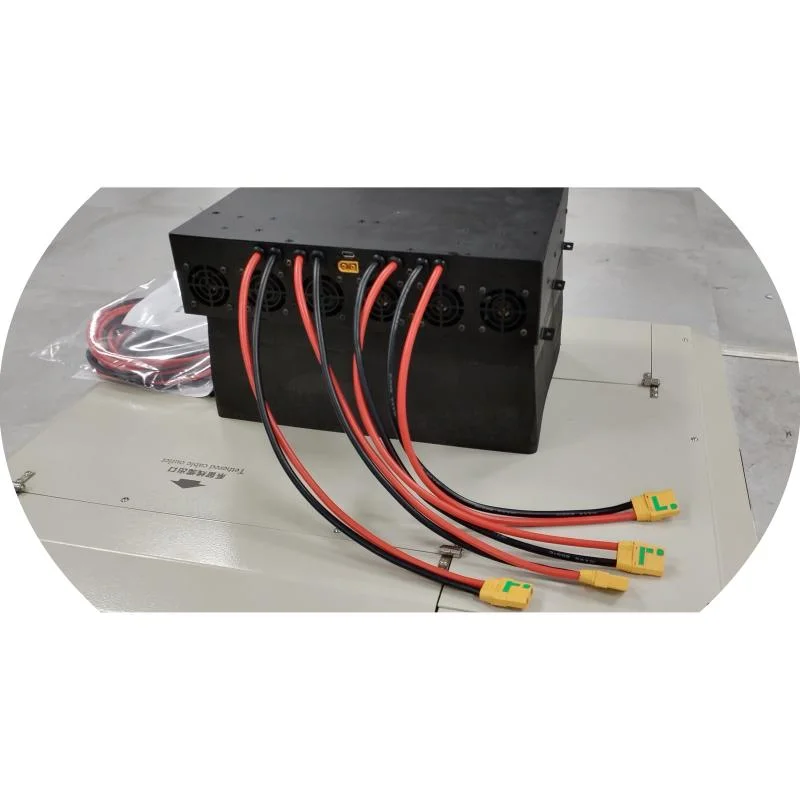

Zasilanie modułu powietrza

Napięcie wejściowe	580~810Vdc szeroki zakres wejścia, wyjście stałego napięcia
Napięcie wyjściowe	50 ± 0,5Vdc, obsługujące dostosowanie napięcia wyjściowego
Moc wyjściowa	1200 W (naturalna moc długotrwała), 15000 W (wartość szczytowa ≤ 30 s)
Funkcja komunikacji	Komunikacja CAN, zgłaszanie napięcia, prądu, temperatury i innych danych i stanu
Sposób instalacji	rezerwowany podnośnik montażowy i mocowany śrubami
Tryb rozpraszania ciepła	wbudowany wentylator aktywnego rozpraszania ciepła, rezerwowane przewody powietrzne chłodzenie powietrzem przymusowym
Interfejs	wejście XT60, wyjście przewodów, lub wyjście XT90, obsługa dostosowania interfejsu
Wielkość	295*254*71 ± 0,5 mm (z wyłączeniem uszu i interfejsów instalacyjnych)

Waga	4.5 ± 0,1 kg (z wyłączeniem zewnętrznych złączy i przewodów)

Funkcja ochrony
A. Ochrona przed nad napięciem wejściowym i niskim napięciem: ochrona przed wyłączeniem, usunięcie usterek i samoodzyskiwanie;
B. Ochrona przed prądem wyjściowym: ochrona przed prądem stałym, eliminacja usterek i samoodzyskiwanie;
C. Ochrona przed zwarciem wyjściowym: ograniczanie prądu wyjściowego, usunięcie usterek i samoodzyskiwanie;
D. Ochrona przed nadmierną temperaturą wyjścia: temperatura powłoki wynosi 95 ± 2,5 oC, a po ochłodzeniu i samoodzyskaniu;
E. Ochrona przed nad napięciem wyjściowym: automatyczne wyłączenie i blokowanie, ponowne uruchomienie i włączenie energii w celu odzyskania;

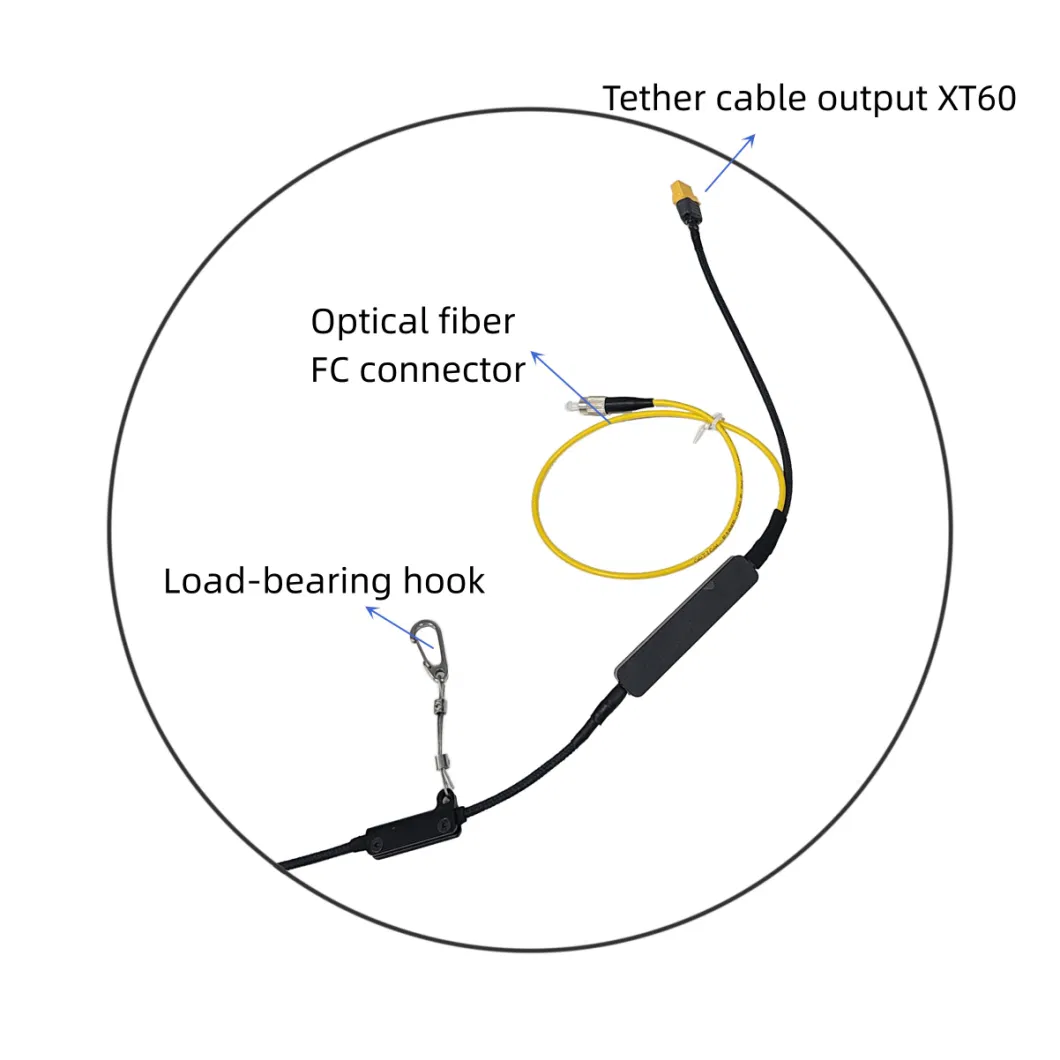

Kabel przymocowany

Materiał	Wielokrotnie zwinięty srebrny przewód miedziany, kompozytowa warstwa izolacyjna fluoroplastyczna, ściśle owinięta jednostka światłowodowa, obudowa kopolimerowa odporna na wysokie temperatury,warstwa tkanina z włókien o wysokim modulu rozciągania klasy lotniczej
Prąd roboczy	15-20A
Opór prądu stałego	2.5 ± 0,2 Ω, pętla 100 m @ 20 oC
Wytrzymałość na rozciąganie	≥ 150 kg, odporny na wielokrotne wciąganie i czasy uwolnienia ≥ 1000 razy
Wytrzymałość izolacji	≥ 3000Vdc, brak awarii przez 1 minutę
Długość kabla	220 ± 2 m; kabel światłowodowy 1 rdzeń wewnątrz kabla wiązania i złącza FC (nieobowiązkowe)
Średnica zewnętrzna	50,0 ± 0,2 mm
Waga	29 ± 0,5 g/m

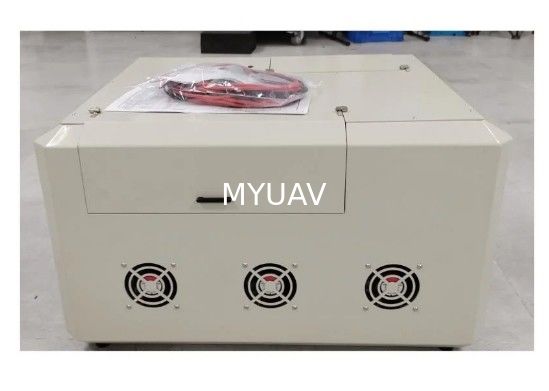

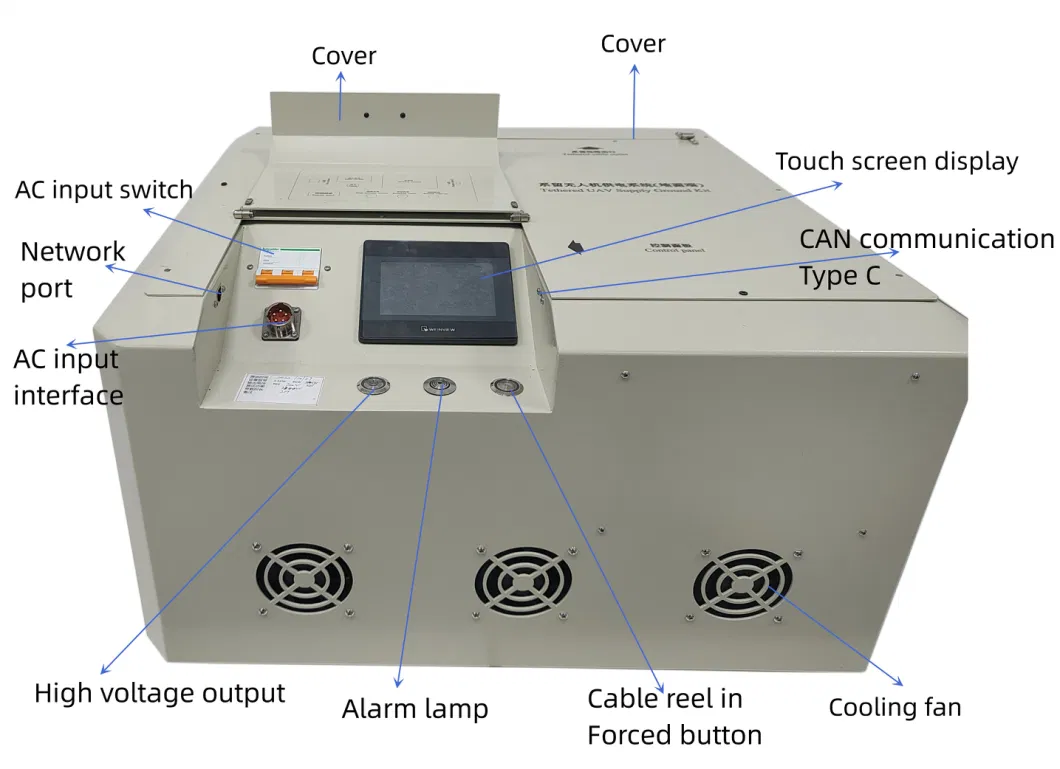

Zasilanie modułu naziemnego

Napięcie wejściowe	277~490Vac @ pełne obciążenie wyjściowe, 85~176Vac @ półobciążenie wyjściowe, 50/60Hz
Napięcie wyjściowe	400~750Vdc regulowane, fabryczne domyślne 750Vdc
Moc wyjściowa	20000W
Wyświetlanie danych	4.3 cali ekran dotykowy wyświetla prąd, napięcie, temperaturę, długość wyciągu kabla, zapis pracy, zapis awarii i inne dane
Funkcja alarmowa	gdy system ma usterki, ekran wyświetla informacje o usterkach, a światło ostrzegawcze o usterkach miga na czerwono i pisze
Funkcja komunikacji	zarezerwowany interfejs sieciowy, komunikacja Modbus tcp, obsługa komunikacji przewodowej i wyświetlacz synchronizacji telefonów komórkowych
Włączanie i wyłączanie kable. maksymalna prędkość	0~2m/s, 10 biegów regulowanych
Wciąganie i wyciąganie cewki kabla	Wciąganie i wyciąganie cewki jest podzielone na 10 biegów, które można regulować

Tryb pracy	pasywna rolka, aktywna rolka w, automatyczne układy drutu, i może nacisnąć przycisk do zmuszonej rolki w kablu odpoczynku
Transport przewozów	Przenośne lub przenośne w pojazdach

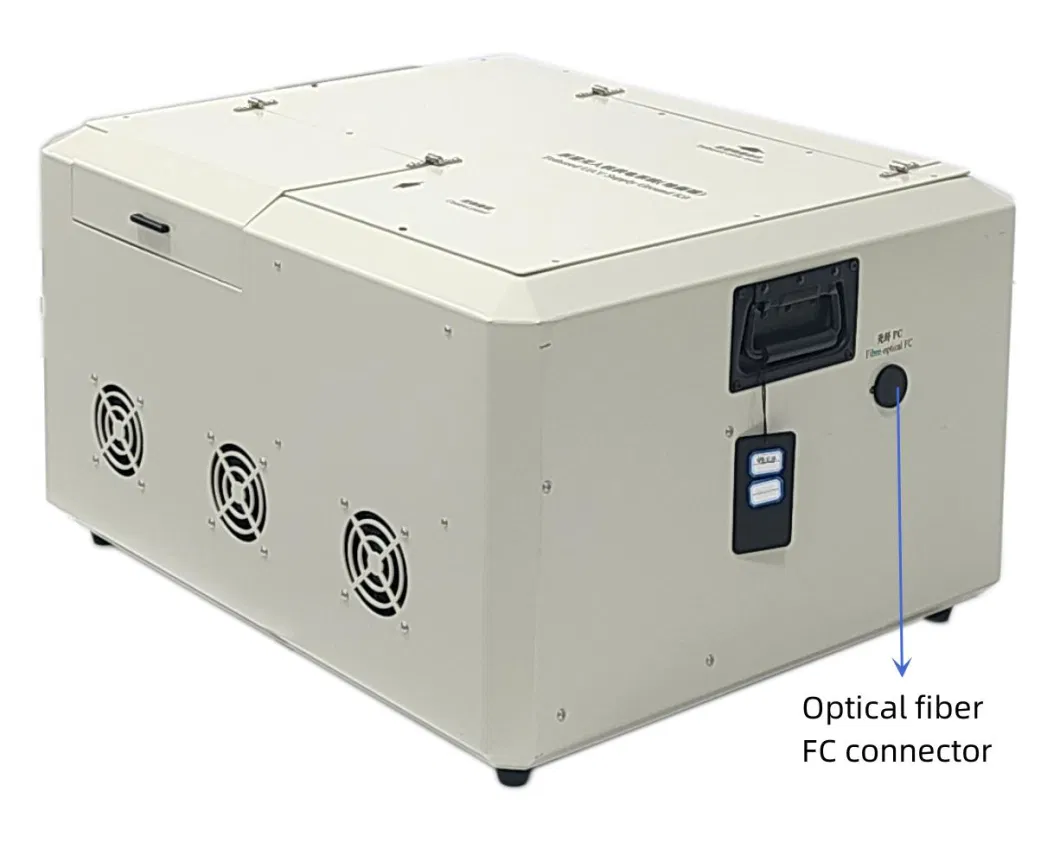

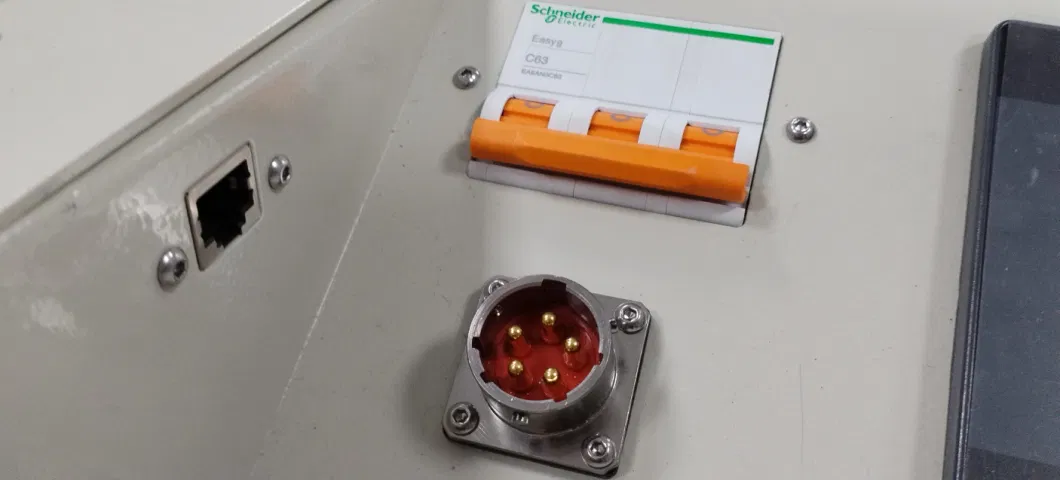

Interfejs	wejściowy 5-rdzeniowy gniazdek lotniczy, port FC światłowodowy (nieobowiązkowy), port sieci łączności, port CAN

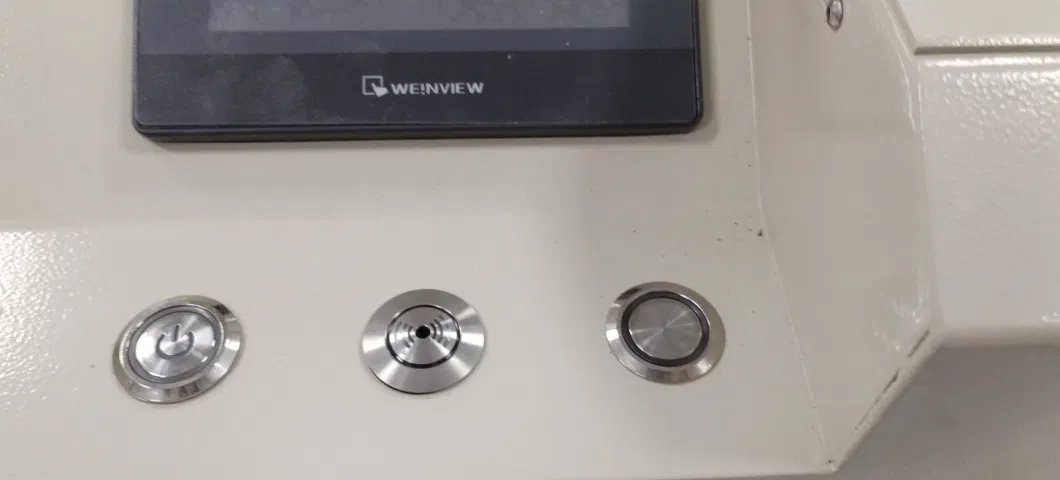

Przyciski i przełączniki	przycisk wyjściowy wysokiego napięcia, rolka kablowa w przymusowym przycisku, przełącznik wejściowy AC, lampa alarmowa
Wielkość	645*550*350 mm (stan przechowywania)

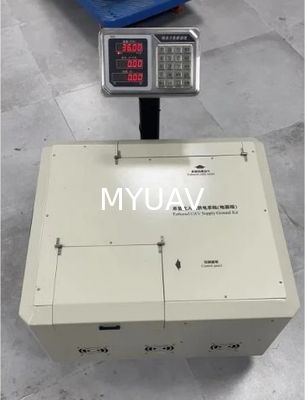

Waga	36 kg (z wyłączeniem elementów opcjonalnych)

Funkcja ochrony
A. Ochrona przed nad napięciem wejściowym i niskim napięciem: ochrona przed wyłączeniem, usunięcie usterek i samoodzyskiwanie;
B. Ochrona przed prądem wyjściowym: ochrona przed prądem stałym, eliminacja usterek i samoodzyskiwanie;
C. Ochrona przed zwarciem wyjściowym: ograniczanie prądu wyjściowego, usunięcie usterek i samoodzyskiwanie;
D. Ochrona przed nadmierną temperaturą wyjścia: temperatura powłoki wynosi 95 ± 2,5 oC, a chłodzenie jest samoodzyskujące;
E. Ochrona przed nad napięciem wyjściowym: automatyczne wyłączenie i blokowanie, ponowne uruchomienie i włączenie energii w celu odzyskania;

Częste pytania

1. **P: Co to jest przywiązana elektrownia MYUAV? **.
**A:** Elektrownia przymocowana MYUAV jest innowacyjnym rozwiązaniem wytwarzania energii na dużych wysokościach, które wykorzystuje technologię przymocowanych dronów do podłączenia dużego drona do źródła zasilania naziemnego.Dron niesie ze sobą małą turbinę wiatrową lub panel słoneczny, aby latać wysoko w niebie, wykorzystując wysokie źródła wiatru lub światła słonecznego do wytwarzania energii elektrycznej, a następnie wysyła energię z powrotem na ziemię za pośrednictwem podłączonych kabli.

2. **P: Jak funkcjonuje elektryczna stacja podłączona do MYUAV? **.
**A:** Zasada działania polega głównie na wykorzystaniu drona jako platformy do podnoszenia go na wysokość, której nie może osiągnąć tradycyjna turbina wiatrowa, gdzie prędkość wiatru jest bardziej stabilna i silna,w ten sposób zwiększenie wydajności wytwarzania energiiUAV otrzymuje stałe zasilanie energią elektryczną poprzez silne kable przymocowane do ziemi w celu utrzymania lotu UAV i działania urządzeń wytwarzających energię.

3. **P: Jak skuteczna jest elektrownia MYUAV? **
**A:** Ponieważ rzeczywiste dane zależą od konkretnego modelu bezzałogowego statku powietrznego i konfiguracji urządzeń wytwarzających energię,MYUAV może zwiększyć wytwarzanie energii na jednostkę powierzchni poprzez efektywne wykorzystanie zasobów wiatrowych lub słonecznychW porównaniu z tradycyjnymi elektrowniami naziemnymi energia wiatrowa lub słoneczna na dużych wysokościach ma większy potencjał wytwarzania energii na jednostkę powierzchni.ale dokładne dane dotyczące wydajności muszą odnosić się do wskaźników wydajności produktu dostarczonych przez firmę MYUAV.

4. **P: W jakim środowisku mogą działać elektrownie podłączone do MYUAV? **
**A:** Przymocowane elektrownie MYUAV powinny być w stanie działać w bezpiecznym zakresie warunków meteorologicznych, takich jak unikanie ekstremalnych warunków pogodowych,jednocześnie zapewniając bezpieczeństwo i stabilność kabelów przywiązanychPrzed zakupem należy skonsultować się z MYUAV w celu uzyskania szczegółowych norm dotyczących warunków środowiska operacyjnego.

5. **P: Jak odzyskać i utrzymać przywiązane drony? **
**A:** MYUAV może być wyposażony w zautomatyzowany lub półzautomatyzowany system odzyskiwania, który umożliwia bezpieczne lądowanie i odzyskiwanie bezzałogowego statku bezzałogowego w razie potrzeby,podczas wykonywania regularnych kontroli konserwacyjnych urządzeń wytwarzających energię na UAVProces konserwacji może obejmować inspekcję integralności i naprawę kadłuba drona, systemu zasilania, urządzeń wytwarzających energię i podłączonych kabli.

Ponadto powyższe informacje opierają się na ogólnym zastosowaniu technologii przymocowanych dronów.Proszę skontaktować się bezpośrednio z firmą w celu uzyskania najnowszych i najdokładniejszych opisów produktów, parametry wydajności i wsparcie serwisowe.
