System zasilania łączącego MYUAV dla dronów

MYUAV Co to jest układ napędowy przywiązania do dronów

System Tethering Power System łączy bezzałogowe statki powietrzne z systemem przymocowania i bazą zasilania.Umożliwia on samolotom bezzałogowym dłuższy czas leżeć w powietrzu, co czyni je niezależnymi od baterii pokładowych.

System napędowy Tether zapewnia 33-360 m kabla tether, który jest odpowiedni dla małych dronów, takich jak DJI Mavic 3 i dużych dronów o masie 55 kg.System może być dostosowany do specyficznych wymagańSystem zasilania przymocowanym wyświetla kluczowe informacje, aby operator mógł w sposób wygodny monitorować stan stale.

Zastosowanie

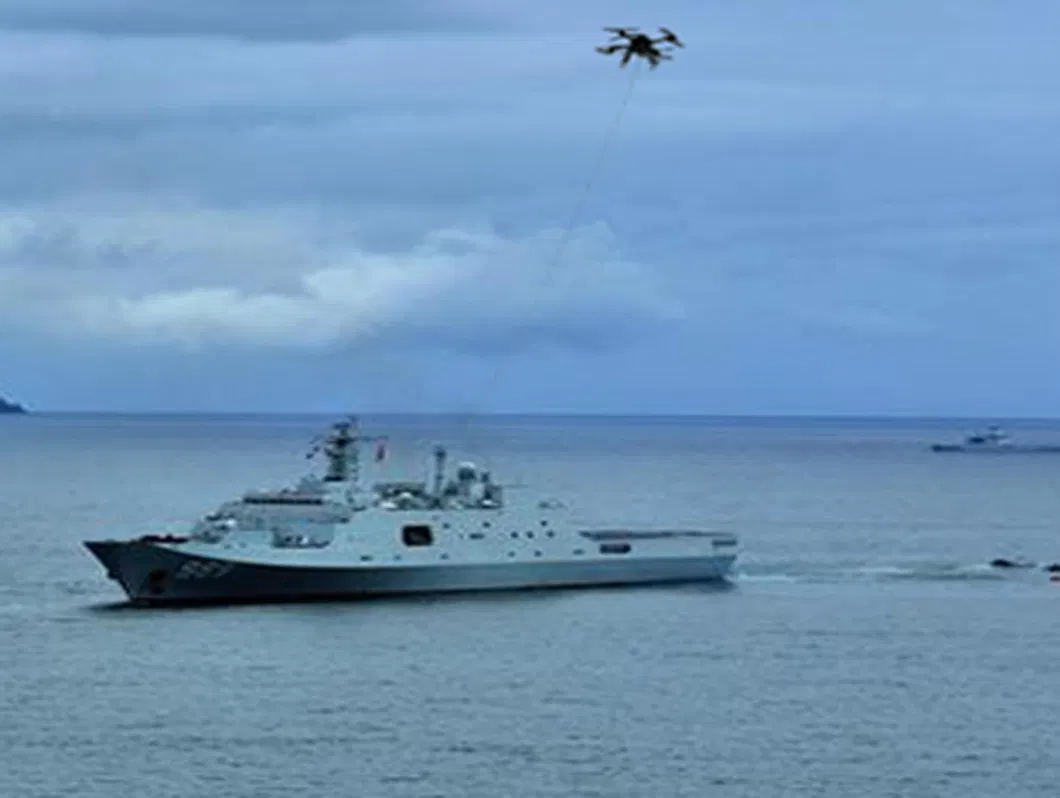

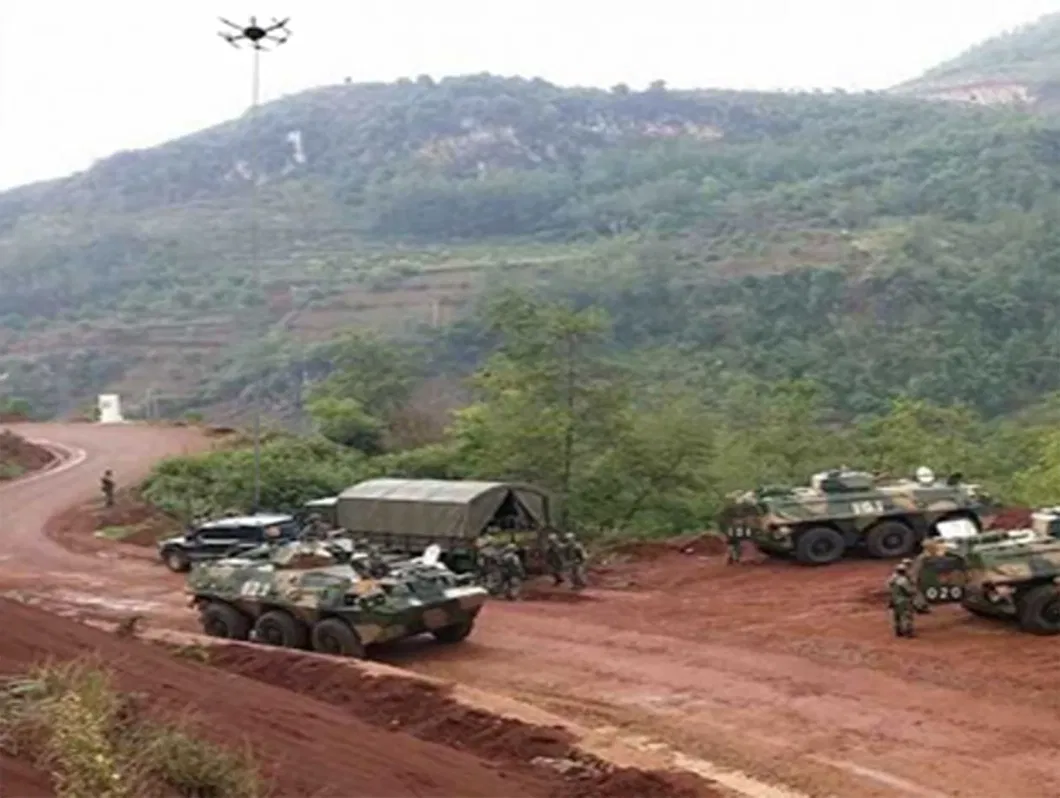

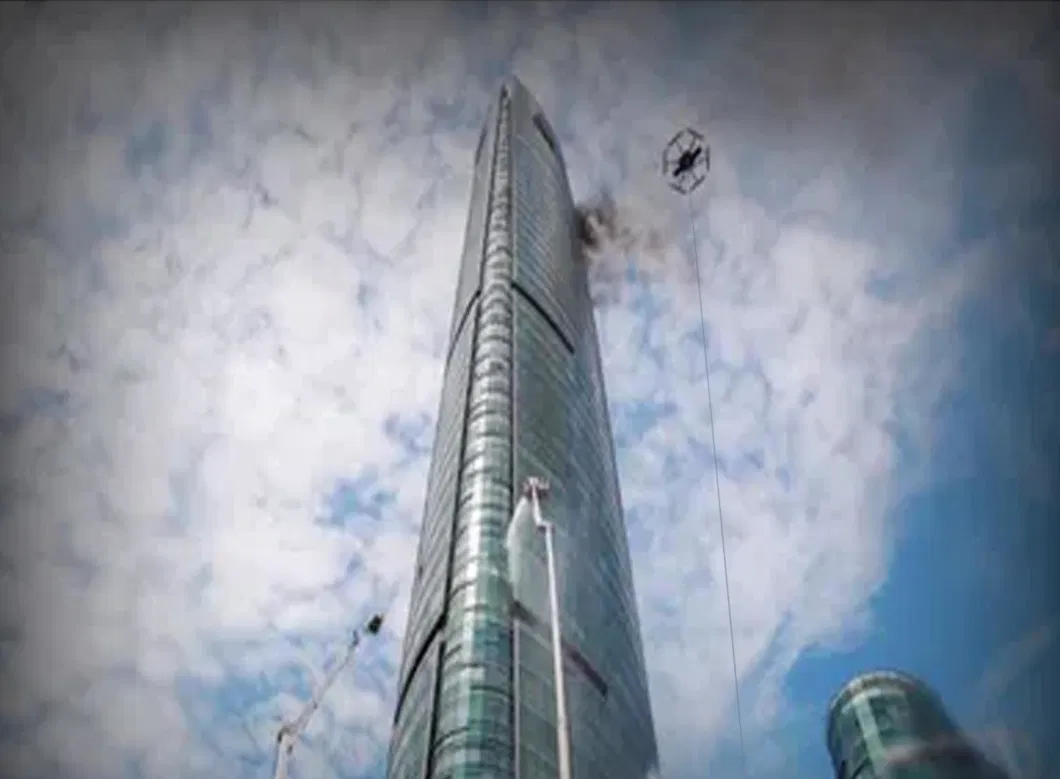

System zasilania przywiązanym odgrywa kluczową rolę w nadzorowaniu, długotrwałym monitorowaniu zdrowia, komunikacji awaryjnej, zarządzaniu ruchem drogowym, inspekcjach środowiska, badaniach naukowych i wielu innych.

1.Typowe cechy
Lekkie i przenośne: małe o rozmiarach 645*550*350mm i lekkie o wadze 36KG, obsługujące przewijanie lub przenośność, łatwe w noszeniu i szybkie rozmieszczenie w ciągu 2 minut

Prosta obsługa: po uruchomieniu połączenia na napędzanym systemie wiązanym, cały proces startu i lądowania bezzałogowego statku powietrznego nie wymaga uruchomienia skrzynki wiązania,Po prostu skoncentruj się na operacjach lotniczych.;

Wielofunkcyjne: kompleksowa funkcja ochrony wejścia i wyjścia (samoodzyskiwanie), przechowywanie danych o pracy i awariach, obsługa komunikacji przewodowej oraz mobilny wyświetlacz i sterowanie.

Automatyczne wkręcanie i wykręcanie kabli podczas lotu drona: może dostosowywać się i automatycznie uwalniać, wkręcać i układać kable w oparciu o podnoszenie, prędkość i inne stany drona,bez interwencji człowieka.

regulowanie napięcia stałego: zasilacz pokładowy ma szeroki zakres wejścia i wyjścia regulowania napięcia stałego,i wyposażony rezerwowy akumulator może spełnić bezpieczne lądowanie drona.

2.Adaptacyjny dron

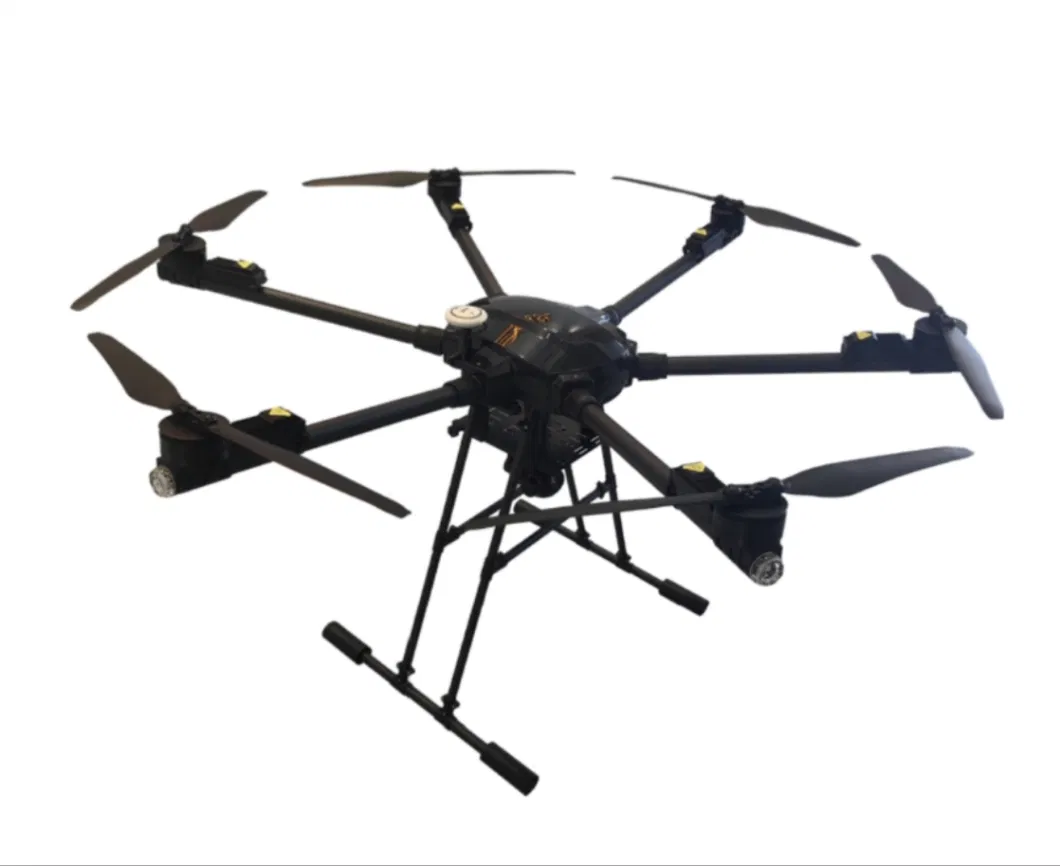

Wykorzystywane w połączeniu z odpowiednimi dronami w celu utworzenia układu dronów przywiązanych
Wysokość lotu wsparcia: 120-200 m (przywiązany kabel 220 m, długość zabezpieczona)
Maksymalna masa startu: 30~55 kg (efektywność mocy drona różni się, parametry są tylko do celów odniesienia)

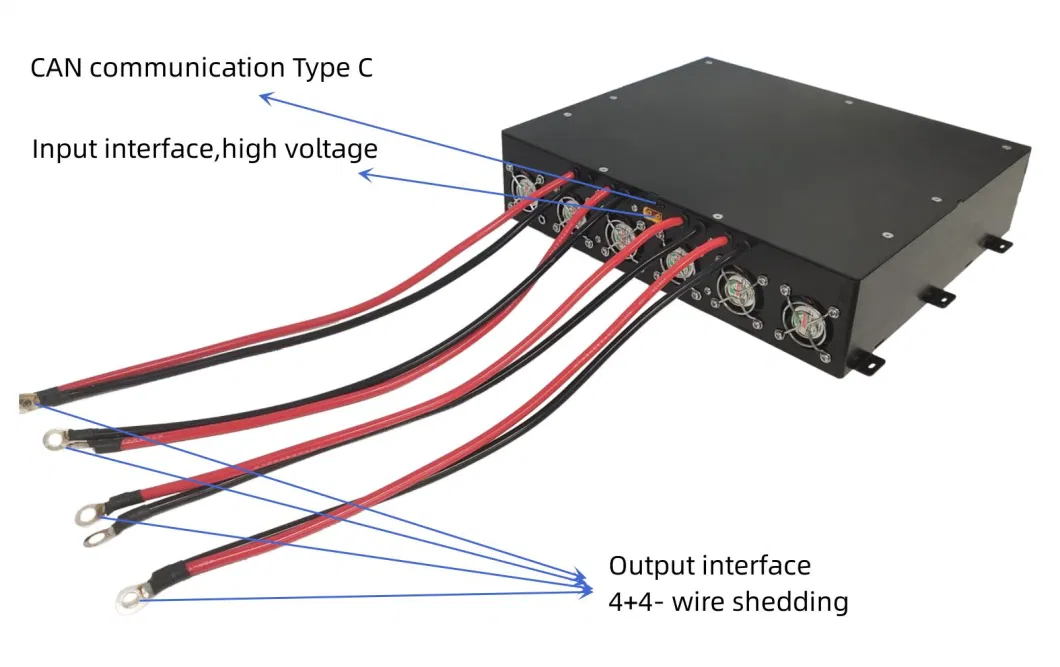

3.Moduł powietrza napędzanego(wbudowane zasilanie)

1) Napięcie wejściowe: wejście w szerokim zakresie 580-810 Vdc, wyjście w stałym napięciu;
2) napięcie wyjściowe: 50 ± 0,5 Vdc, obsługujące dostosowane napięcie wyjściowe;
3) Moc wyjściowa: 12000W (nazwa mocy długoterminowej), 15000W (wartość szczytowa ≤ 30 s);

4) Funkcja ochronna
a. Ochrona przed nad napięciem wejściowym i pod napięciem: ochrona przed wyłączeniem, usunięcie usterek i samoodzyskiwanie;
b. Ochrona przed prądem wyjściowym: ochrona przed prądem stałym, eliminacja usterek i samoodzyskiwanie;
c. Ochrona przed zwarciem wyjściowym: ograniczanie prądu wyjściowego, usunięcie usterek i samoodzyskiwanie;
d. Ochrona przed nadciśnieniem wyjściowym: temperatura powłoki wynosi 95 ± 2,5 oC, jest wyłączona i samodzielnie odzyskuje się po ochłodzeniu;
e. Ochrona przed nad napięciem wyjściowym: automatyczne wyłączenie i blokowanie, ponowne uruchomienie i przywrócenie zasilania;

5) Funkcja łączności: łączność CAN, przekazywanie napięcia, prądu, temperatury oraz innych danych i stanu;
6) Sposób montażu: zapasowe uszy montażowe i mocowanie je za pomocą śrub;
7) Sposób rozpraszania ciepła: wbudowany wentylator do aktywnego rozpraszania ciepła, rezerwowany kanał powietrza do chłodzenia wymuszonym powietrzem;
8) Interfejs: wejście XT60, wyjścieXT90 lubodładowanie drutu, obsługa dostosowania interfejsu;
9) Rozmiar: 295*254*71 ± 0,5 mm (z wyłączeniem uszu i interfejsów instalacyjnych);
10) Masa: 4,5 ± 0,1 kg (z wyłączeniem zewnętrznych złączy i przewodów);

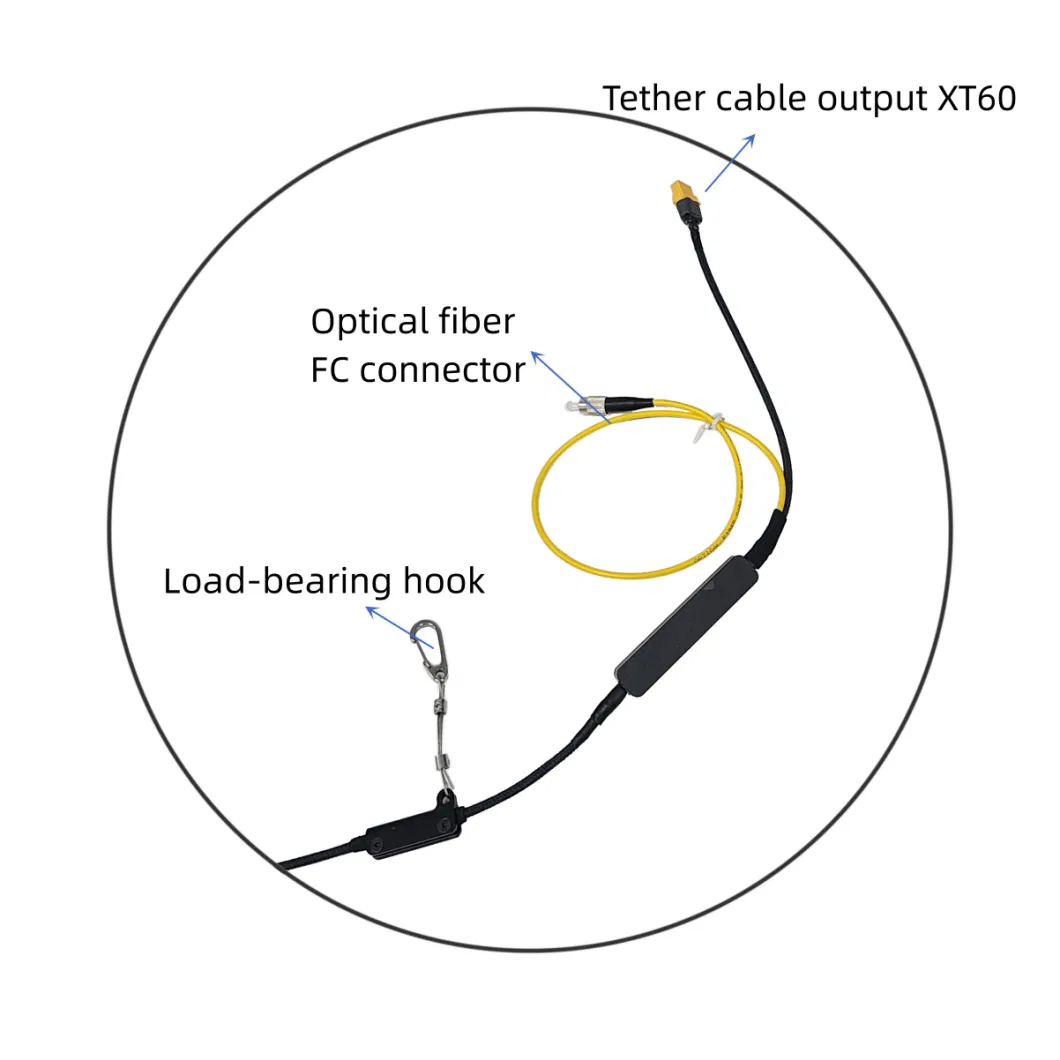

4.Tether czdolny

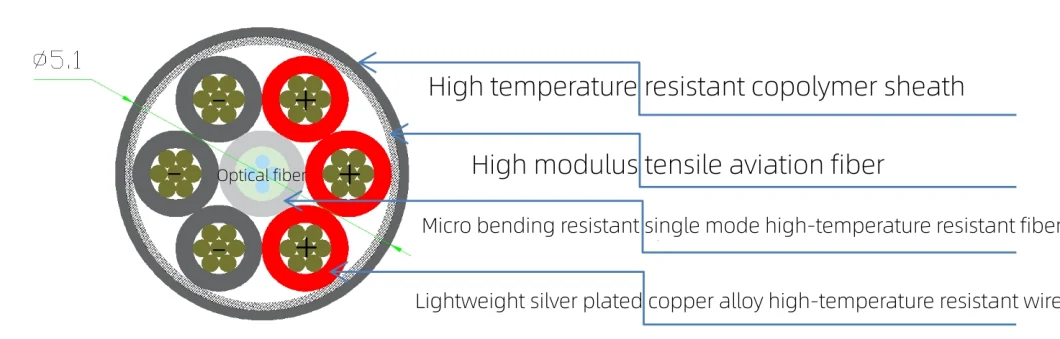

1) Materiał: wielokrotnie zwinięty srebrny przewód miedziany, kompozytowa warstwa izolacyjna fluoroplastyczna, ściśle owinięta jednostka światłowodowa, obudowa kopolimerowa odporna na wysokie temperatury,warstwa tkanina z włókien o wysokim modulu rozciągania klasy lotniczej;
2) Prąd roboczy: 15-20A;
3) Opór prądu stałego: 2,5 ± 0,2 Ω, pętla 100 m @ 20 oC,
4) Wytrzymałość na rozciąganie: ≥ 150 kg, odporność na wielokrotne cofanie i czasy uwolnienia ≥ 1000 razy;
5) Wytrzymałość izolacyjna: ≥ 3000Vdc, bez awarii przez 1 minutę;
6) Długość kabla: 220 ± 2 m (wspiera długie kable o długości 160 ~ 330 m);
7) Komunikacja światłowodowa: standardowa konfiguracja nie obejmuje włókien optycznych, a 1-2 włókna optyczne są opcjonalne;
8) średnica zewnętrzna: 4,9 ± 0,2 mm;
9) Masa: 29 ± 0,5 g/m.

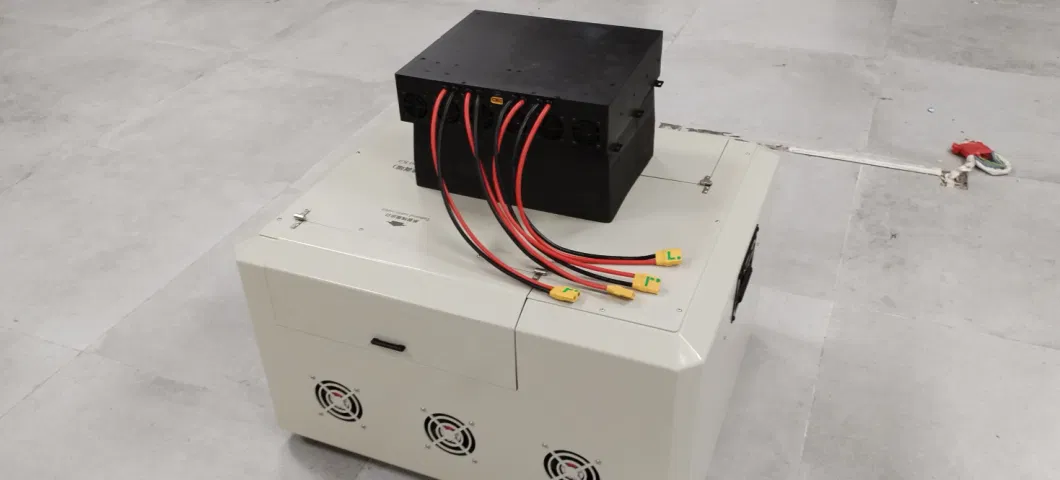

5. Napędzany system wiązania koła

1) Napięcie wejściowe: 260~530Vac (3 fazy, zasilanie w pomieszczeniach/generatory).
2) Napięcie wyjściowe: 400~750Vdc regulowane, fabryczne 750Vdc;
3) Moc wyjściowa: 20000 W;


4) Funkcja ochrony:
A. Ochrona przed nad napięciem wejściowym i niskim napięciem: ochrona przed wyłączeniem, usunięcie usterek i samoodzyskiwanie;
B. Ochrona przed prądem wyjściowym: ochrona przed prądem stałym, eliminacja usterek i samoodzyskiwanie;
C. Ochrona przed zwarciem wyjściowym: ograniczanie prądu wyjściowego, usunięcie usterek i samoodzyskiwanie;
D. Ochrona przed nadmierną temperaturą wyjścia: temperatura powłoki wynosi 95 ± 2,5 oC, a po ochłodzeniu jest samoodzyskująca;
E. Ochrona przed nad napięciem wyjściowym: automatyczne wyłączenie i blokowanie, ponowne uruchomienie i włączenie energii w celu odzyskania;

5) Wyświetlacz danych: 4,3-calowy ekran dotykowy wyświetla prąd, napięcie, temperaturę, długość kabla, zapis pracy, zapis awarii i inne dane;
6) Funkcja alarmowa: w przypadku awarii układu ekran wyświetla informacje o awarii, a światło ostrzegawcze o awarii miga na czerwono i pisze;
7) Funkcja komunikacji: komunikacja Modbus TCP (standardowy produkt nie ma otwartego interfejsu), obsługa komunikacji przewodowej i synchronicznego wyświetlacza telefonu komórkowego
8) Prędkość cofania: 0~2m/s, 10 biegów regulowanych;
9) Przyjmowanie i uwalnianie napięcia: napięcie przyjmowanie i uwalnianie jest podzielone na 10 biegów, które można regulować;
10) Tryb pracy: pasywny kabel wyciągający, aktywny w kablu, automatyczne zawijanie kabla przywiązującego i przycisk wciągający;
11) Przenośny transport: Można go przenosić lub przenosić w samochodzie, opcjonalnie z elementami ciągnika i rolka.
12) Interfejs: wejście do piątego rdzenia gniazda lotniczego, port FC światłowodowy (opcjonalny), port sieci łączności, typ-c;
13) Przyciski i przełączniki: przycisk wyjściowy wysokiego napięcia, cewka kablowa w przycisku przymusowym, przełącznik wejściowy prądu przemiennego, lampa alarmowa;
14) Komunikacja światłowodowa: standardowe konfiguracje nie obejmują włókien optycznych i mogą być wyposażone w jeden lub więcej optycznych optoelektronicznych kabli kompozytowych.
15) Rozmiar: 645*550*350 mm (stan przechowywania).
16) Masa: 40 kg (z wyłączeniem elementów opcjonalnych)
17) Temperatura pracy: -25~55C.
18) Wysokość: 3000 m.

Częste pytania

1. **P: Co to jest przywiązana elektrownia MYUAV? **.
**A:** Elektrownia przymocowana MYUAV jest innowacyjnym rozwiązaniem wytwarzania energii na dużych wysokościach, które wykorzystuje technologię przymocowanych dronów do podłączenia dużego drona do źródła zasilania naziemnego.Dron niesie ze sobą małą turbinę wiatrową lub panel słoneczny, aby latać wysoko w niebie, wykorzystując wysokie źródła wiatru lub światła słonecznego do wytwarzania energii elektrycznej, a następnie wysyła energię z powrotem na ziemię za pośrednictwem podłączonych kabli.

2. **P: Jak funkcjonuje elektryczna stacja podłączona do MYUAV? **.
**A:** Zasada działania polega głównie na wykorzystaniu drona jako platformy do podnoszenia go na wysokość, której nie może osiągnąć tradycyjna turbina wiatrowa, gdzie prędkość wiatru jest bardziej stabilna i silna,w ten sposób zwiększenie wydajności wytwarzania energiiUAV otrzymuje stałe zasilanie energią elektryczną poprzez silne kable przymocowane do ziemi w celu utrzymania lotu UAV i działania urządzeń wytwarzających energię.

3. **P: Jak skuteczna jest elektrownia MYUAV? **
**A:** Ponieważ rzeczywiste dane zależą od konkretnego modelu bezzałogowego statku powietrznego i konfiguracji urządzeń wytwarzających energię,MYUAV może zwiększyć wytwarzanie energii na jednostkę powierzchni poprzez efektywne wykorzystanie zasobów wiatrowych lub słonecznychW porównaniu z tradycyjnymi elektrowniami naziemnymi energia wiatrowa lub słoneczna na dużych wysokościach ma większy potencjał wytwarzania energii na jednostkę powierzchni.ale dokładne dane dotyczące wydajności muszą odnosić się do wskaźników wydajności produktu dostarczonych przez firmę MYUAV.

4. **P: W jakim środowisku mogą działać elektrownie podłączone do MYUAV? **
**A:** Przymocowane elektrownie MYUAV powinny być w stanie działać w bezpiecznym zakresie warunków meteorologicznych, takich jak unikanie ekstremalnych warunków pogodowych,jednocześnie zapewniając bezpieczeństwo i stabilność kabelów przywiązanychPrzed zakupem należy skonsultować się z MYUAV w celu uzyskania szczegółowych norm dotyczących warunków środowiska operacyjnego.

5. **P: Jak odzyskać i utrzymać przywiązane drony? **
**A:** MYUAV może być wyposażony w zautomatyzowany lub półzautomatyzowany system odzyskiwania, który umożliwia bezpieczne lądowanie i odzyskiwanie bezzałogowego statku bezzałogowego w razie potrzeby,podczas wykonywania regularnych kontroli konserwacyjnych urządzeń wytwarzających energię na UAVProces konserwacji może obejmować inspekcję integralności i naprawę kadłuba drona, systemu zasilania, urządzeń wytwarzających energię i podłączonych kabli.

Ponadto powyższe informacje opierają się na ogólnym zastosowaniu technologii przymocowanych dronów.Proszę skontaktować się bezpośrednio z firmą w celu uzyskania najnowszych i najdokładniejszych opisów produktów, parametry wydajności i wsparcie serwisowe.
