System zasilania MYUAV

System zasilania MYUAV

1.Typowe cechy
1) Lekkie i przenośne: niewielkie rozmiary, lekkie, wspierające pręty lub przenośne, łatwe do przenoszenia i szybkie rozmieszczenie;

2)Prosta obsługa: po włączeniu połączenia nie ma potrzeby obsługi UAV podczas startu i lądowania, wystarczy obsługiwać UAV;

3) Mocny: kompleksowa funkcja ochrony wejścia i wyjścia, przechowywanie danych o pracy i awariach, obsługa komunikacji przewodowej i synchronizacji telefonów komórkowych;

4)Automatyczne wciąganie i wciąganie: adaptacyjne regulacje i automatyczne odbieranie, odbieranie i układ kabli zgodnie z podnoszeniem i prędkością statku powietrznego, bez interwencji człowieka;

5) Stabilizacja napięcia stałego: zasilanie lotnicze ma szeroki zakres wejścia i wyjścia stabilizacji napięcia stałego. Pojemność baterii gotowej może spełniać czas lądowania UAV.

2.Adaptacyjny dron
Jest połączony z odpowiednimi dronami, tworząc system bezzałogowy.
1) Wysokość lotu wsparcia: 120~220 m (długość kabla: 220 m, długość zabezpieczona);
2) Masa wsparcia do startu: 30~55 kg (efektywność siły UAV jest inna, dane te są tylko do celów odniesienia).

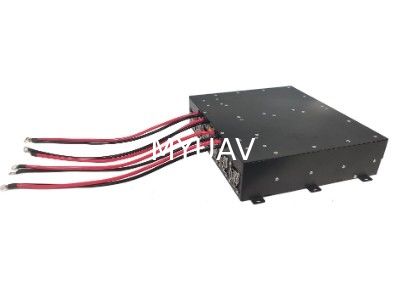

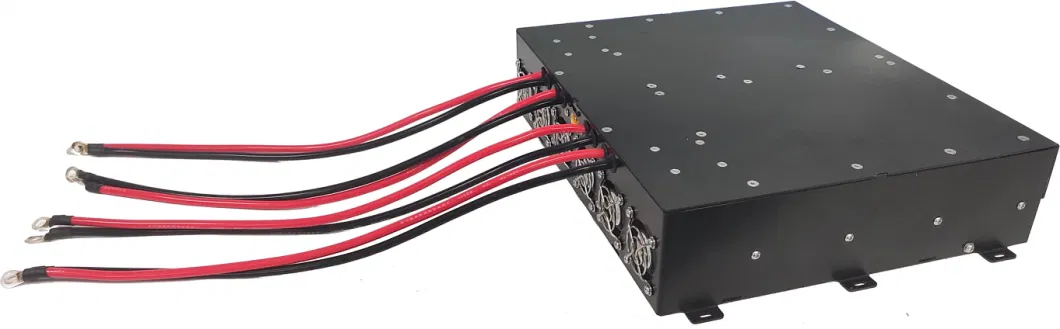

3.Moduł powietrza(wbudowane zasilanie)


1) Napięcie wejściowe: 580~810Vdc szeroki zakres wejściowy, wyjściowy napięcie stałe;
2) Napięcie wyjściowe: 50 ± 0,5 Vdc, obsługujące dostosowanie napięcia wyjściowego;
3) Moc wyjściowa: 12000W (nazwa mocy długoterminowej), 15000W (wartość szczytowa ≤ 30 s);

4) Funkcja ochronna
A. Ochrona przed nad napięciem wejściowym i niskim napięciem: ochrona przed wyłączeniem, usunięcie usterek i samoodzyskiwanie;
B. Ochrona przed prądem wyjściowym: ochrona przed prądem stałym, eliminacja usterek i samoodzyskiwanie;
C. Ochrona przed zwarciem wyjściowym: ograniczanie prądu wyjściowego, usunięcie usterek i samoodzyskiwanie;
D. Ochrona przed nadmierną temperaturą wyjścia: temperatura powłoki wynosi 95 ± 2,5 oC, a po ochłodzeniu i samoodzyskaniu;
E. Ochrona przed nad napięciem wyjściowym: automatyczne wyłączenie i blokowanie, ponowne uruchomienie i włączenie energii w celu odzyskania;

5) Funkcja łączności: łączność CAN, przekazywanie napięcia, prądu, temperatury oraz innych danych i stanu;
6) Sposób montażu: zastrzeżony podnośnik montażowy i mocowany śrubami;
7) Tryb rozpraszania ciepła: wbudowany wentylator aktywnego rozpraszania ciepła, rezerwowane przewody powietrzne chłodzenie przymusowe powietrzem;
8) Interfejs: wejście XT60, wyjście XT90, obsługa dostosowania interfejsu;
9) Wielkość: 295*254*71 ± 0,5 mm (z wyłączeniem wkładki montażowej i interfejsu);
10) Masa: 4,5 ± 0,1 kg (z wyłączeniem zewnętrznych złączy i przewodów).


4.TEter czdolny


1) Materiał: wielokrotnie złowiony srebrny drut miedziany, kompozytowa warstwa izolacyjna fluoroplastyczna, ściśle owinięta jednostka światłowodowa, obudowa kopolimerowa odporna na wysokie temperatury,Włókna przędzy o wysokim modulu rozciągania klasy lotniczej;
2) Prąd roboczy: 15~20A;
3) Opór prądu stałego: 2,5 ± 0,2 Ω, pętla 100 m @ 20 oC,
4) Wytrzymałość na rozciąganie: ≥ 200 kg, odporność na wielokrotne wciąganie i uwalnianie ≥ 1000 razy;
5) Wytrzymałość izolacyjna: ≥ 3000 Vdc, bez awarii przez 1 minutę;
6) Długość kotwiczenia: 220 ± 2 m;
7) Komunikacja światłowodowa: 1 światłowodowa jest dostosowana z łącznikiem FC (opcjonalnie);
8) średnica zewnętrzna: 4,5 ± 0,2 mm;
9) Masa: 46 ± 0,5 g/m.

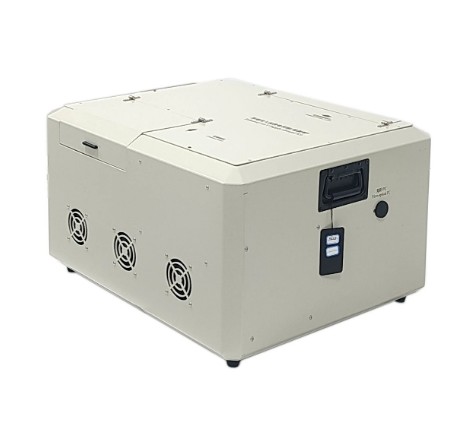

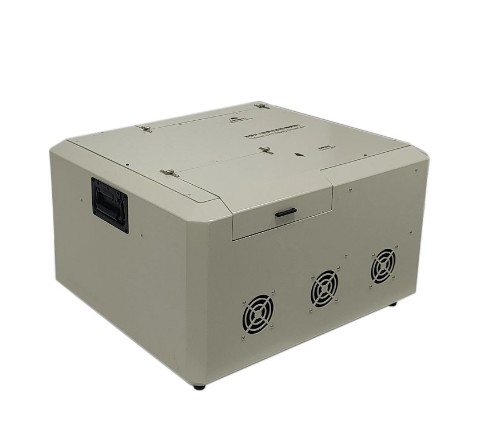

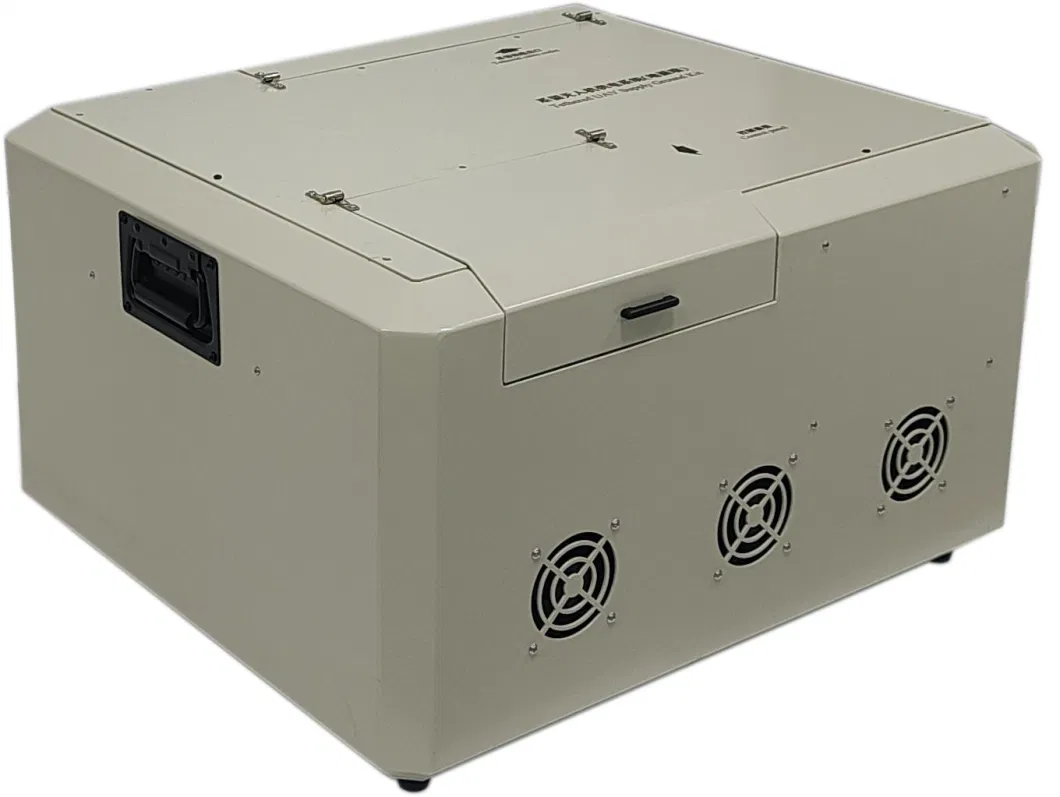

5.PowierzchniaModuł(łączenieramka)


1) Napięcie wejściowe: 270~490Vac trójfazowe, 50/60Hz;
2) Napięcie wyjściowe: 400~750Vdc regulowane, fabryczne 750Vdc;
3) Moc wyjściowa: 20000 W;

4) Funkcja ochronna
A. Ochrona przed nad napięciem wejściowym i niskim napięciem: ochrona przed wyłączeniem, usunięcie usterek i samoodzyskiwanie;
B. Ochrona przed prądem wyjściowym: ochrona przed prądem stałym, eliminacja usterek i samoodzyskiwanie;
C. Ochrona przed zwarciem wyjściowym: ograniczanie prądu wyjściowego, usunięcie usterek i samoodzyskiwanie;
D. Ochrona przed nadmierną temperaturą wyjścia: temperatura powłoki wynosi 95 ± 2,5 oC, a chłodzenie jest samoodzyskujące;
E. Ochrona przed nad napięciem wyjściowym: automatyczne wyłączenie i blokowanie, ponowne uruchomienie i włączenie energii w celu odzyskania;

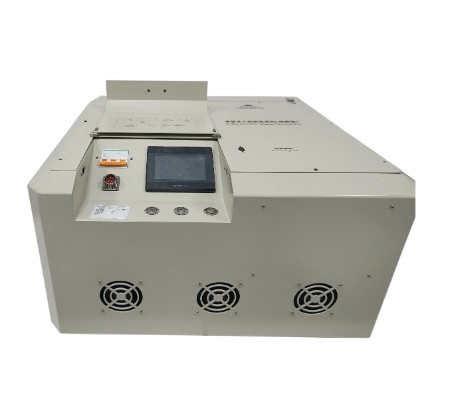

5) Wyświetlacz danych: 4,3-calowy ekran dotykowy wyświetla prąd, napięcie, temperaturę, długość wiązki kabla, zapis pracy, zapis awarii i inne dane;
6) Funkcja alarmowa: gdy system ma usterki, na ekranie wyświetlane są informacje o usterce, a światło ostrzegawcze zablokuje na czerwono i sygnalizuje sygnał bipu;
7) Funkcja komunikacji: zarezerwowany interfejs sieciowy, komunikacja Modbus tcp, obsługa komunikacji przewodowej i wyświetlacz synchronizacji telefonów komórkowych;
8) Wiersz kablowy wchodzący i wychodzący maksymalna prędkość: 0~2m/s, 10 biegów regulowanych;
9) Napięcie wejściowe i wyjściowe cewki kablowej: napięcie wejściowe i wyjściowe cewki kablowej jest podzielone na 10 biegów, które można regulować;
10) Tryb pracy: pasywne wyciąganie, aktywne wciąganie, automatyczne układanie drutu i możliwość naciśnięcia przycisku do przymusowego wyciągania w kablu odpoczynkowym;
11) Przenoszenie: wsparcie pręta ciągnego i przenośne przenoszenie ręczne;
12) Interfejs: wejście 3 rdzenia gniazda lotniczego, port FC światłowodowy (opcjonalny), port sieci łączności, port LAN, typ c;
13) Przyciski i przełączniki: przycisk wyjściowy wysokiego napięcia, cewka kablowa w przycisku przymusowym, przełącznik wejściowy prądu przemiennego, lampa alarmowa;
14) Rozmiar: 645*550*350 ± 0,5 mm;

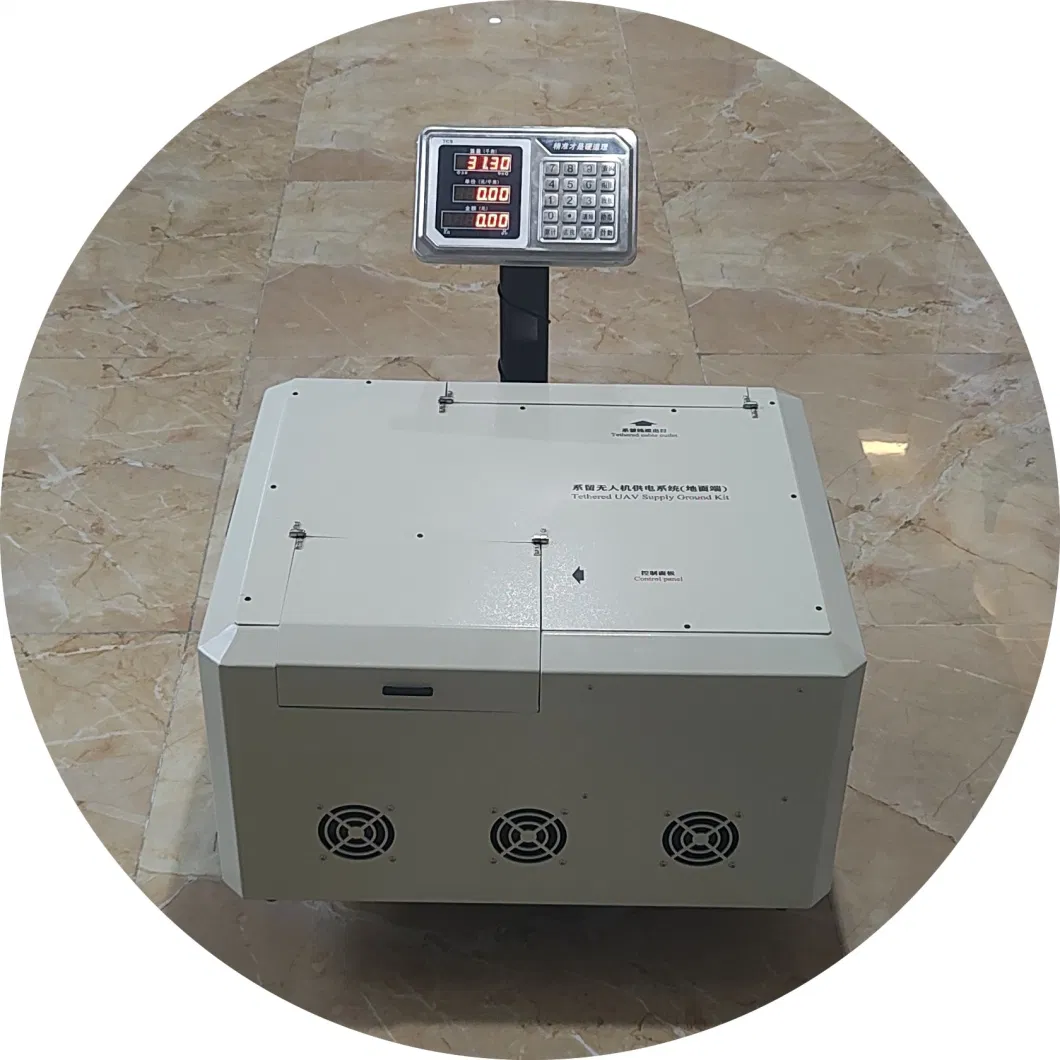

15) Masa: 40 ± 0,5 kg (w tym kabel przymocowany).

Częste pytania

1. **P: Co to jest przywiązana elektrownia MYUAV? **.
**A:** Elektrownia przymocowana MYUAV jest innowacyjnym rozwiązaniem wytwarzania energii na dużych wysokościach, które wykorzystuje technologię przymocowanych dronów do podłączenia dużego drona do źródła zasilania naziemnego.Dron niesie ze sobą małą turbinę wiatrową lub panel słoneczny, aby latać wysoko w niebie, wykorzystując wysokie źródła wiatru lub światła słonecznego do wytwarzania energii elektrycznej, a następnie wysyła energię z powrotem na ziemię za pośrednictwem podłączonych kabli.

2. **P: Jak funkcjonuje elektryczna stacja podłączona do MYUAV? **.
**A:** Zasada działania polega głównie na wykorzystaniu drona jako platformy do podnoszenia go na wysokość, której nie może osiągnąć tradycyjna turbina wiatrowa, gdzie prędkość wiatru jest bardziej stabilna i silna,w ten sposób zwiększenie wydajności wytwarzania energiiUAV otrzymuje stałe zasilanie energią elektryczną poprzez silne kable przymocowane do ziemi w celu utrzymania lotu UAV i działania urządzeń wytwarzających energię.

3. **P: Jak skuteczna jest elektrownia MYUAV? **
**A:** Ponieważ rzeczywiste dane zależą od konkretnego modelu bezzałogowego statku powietrznego i konfiguracji urządzeń wytwarzających energię,MYUAV może zwiększyć wytwarzanie energii na jednostkę powierzchni poprzez efektywne wykorzystanie zasobów wiatrowych lub słonecznychW porównaniu z tradycyjnymi elektrowniami naziemnymi energia wiatrowa lub słoneczna na dużych wysokościach ma większy potencjał wytwarzania energii na jednostkę powierzchni.ale dokładne dane dotyczące wydajności muszą odnosić się do wskaźników wydajności produktu dostarczonych przez firmę MYUAV.

4. **P: W jakim środowisku mogą działać elektrownie podłączone do MYUAV? **
**A:** Przymocowane elektrownie MYUAV powinny być w stanie działać w bezpiecznym zakresie warunków meteorologicznych, takich jak unikanie ekstremalnych warunków pogodowych,jednocześnie zapewniając bezpieczeństwo i stabilność kabelów przywiązanychPrzed zakupem należy skonsultować się z MYUAV w celu uzyskania szczegółowych norm dotyczących warunków środowiska operacyjnego.

5. **P: Jak odzyskać i utrzymać przywiązane drony? **
**A:** MYUAV może być wyposażony w zautomatyzowany lub półzautomatyzowany system odzyskiwania, który umożliwia bezpieczne lądowanie i odzyskiwanie bezzałogowego statku bezzałogowego w razie potrzeby,podczas wykonywania regularnych kontroli konserwacyjnych urządzeń wytwarzających energię na UAVProces konserwacji może obejmować inspekcję integralności i naprawę kadłuba drona, systemu zasilania, urządzeń wytwarzających energię i podłączonych kabli.

Ponadto powyższe informacje opierają się na ogólnym zastosowaniu technologii przymocowanych dronów.Proszę skontaktować się bezpośrednio z firmą w celu uzyskania najnowszych i najdokładniejszych opisów produktów, parametry wydajności i wsparcie serwisowe.
