12kW 240A Przymocowane rozwiązanie zasilania drona Długa wytrzymałość unoszenie się

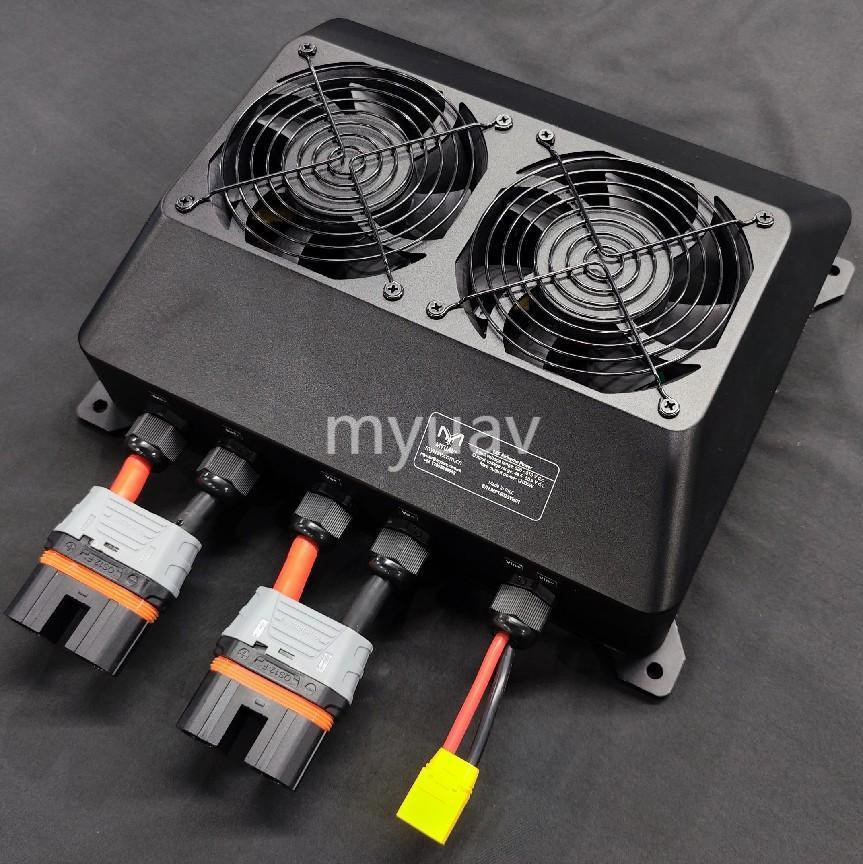

12kW mocy drona, 6,36 kg, 31x24x11cm

Rozwiązanie drona przywiązanego

System Model: MJ-12K

System Nazwa: 12kw 12S bezzałogowy pojazd powietrzny przywiązany system

Scenariusz zastosowania:

1. budownictwo inżynieryjne
2. Codzienny patrol
3. Specjalna patrola policyjna
4. Badania nad narkotykami
5. Patrol drogowy
6. Patrol leśny

Osoba samotna może zakończyć przygotowania przed startem w ciągu 5 minut;

Zalety planu

1. Długotrwałe latanie

Ciągłe dostarczanie mocy dronowej na ziemi, w ciągu 24 godzin.

2. Wielokrotne metody zasilania

zasilacz 380 V, zasilanie generatorem

3. Wysoki poziom bezpieczeństwa

urządzenia do montażu pojazdów powietrznych bezzałogowych, wsparcie włączające i odtwarzające do uruchamiania na gorąco i na zimno, bezproblemowe przełączanie akumulatorów nadwozia po Przerwanie zasilania

Konfiguracja systemu

1. 6-osiowe/8-osiowe ciężkie bezzałogowe pojazdy powietrzne (dostarczone przez klienta)
2. 12 kW 12S zasilanie pokładowe
3. 110 m kabel
4. System bezzałogowy przywiązany stacja bazowa

Przegląd produktu

Główną funkcją układu zasilania przymocowanego jest zapewnienie bezpiecznej i niezawodnej długoterminowej mocy lotniczej dla bezzałogowych pojazdów powietrznych, składających się z przymocowanego pudełka i pokładowego zasilania.Skrzynka przymocowana zawiera wyciągalny chylnik, zasilanie naziemne i przymocowane kable. Skrzynka przymocowana jest umieszczona na ziemi, aby przekształcić prąd AC dostarczany przez generator lub zasilanie sieciowe w prąd prądu stałego wysokiego napięcia,który jest przesyłany do pokładowego zasilania za pomocą przymocowanych kabliPojazd jest wyposażony w zasilacz, który przekształca wysokonapięciową prądą stałą w niskonapięciową prądę stałą.Przywiązany kabel śledzi wzrost i opad drona i automatycznie synchronizuje odbiór i uwolnienie, przekazując energię elektryczną i sygnały.

Schemat elektryczny układu zasilania kotwiczenia

Produkt ten jest przede wszystkim sparowany z wielorotorowymi bezzałogowymi pojazdami powietrznymi w celu zapewnienia stabilnego i niezawodnego zasilania.ale także rozwiązuje wady powszechnie stosowanego niestabilnego systemu zasilaniaMoże naprawdę osiągnąć ciągłe długotrwałe operacje lotnicze bezzałogowych pojazdów powietrznych.Bezzałogowe pojazdy powietrzne mogą osiągać różne scenariusze zastosowań poprzez montaż różnych ładunków użytkowych, i mogą przenosić cele lokalizacyjne za pomocą wszystkich urządzeń ruchomych, takich jak osoby, pojazdy, statki itp. Są one głównie stosowane w oświetleniu na dużych wysokościach, nadzorowaniu wideo,ratownictwo awaryjne i ratowanie w przypadku klęsk żywiołowych, i pola komunikacji awaryjnej.

Główne cechy

1. Po starcie i przed lądowaniem system może być szybko uruchomiony, z zachowaniem tylko przełącznika wejściowego, przełącznika wysokiego napięcia i silnego przycisku wycofania, z prostą obsługą i sterowaniem.drona może być obsługiwana bez interwencji człowieka. Użytkownicy muszą tylko obsługiwać dron, co może znacznie poprawić wydajność pracy i bezpieczeństwo;
2. Integracja produktów, wysoka gęstość mocy, wysoka niezawodność w projektowaniu, miniaturyzacja, lekka, modułowa i inteligentna konstrukcja, łatwość przenoszenia i przenoszenia, rozwiązywanie problemów i konserwacja,w znacznym stopniu zapewniające odpowiednie wymagania dotyczące stosowania w różnych środowiskach i okazjach;
3. System sterowania posiada potężne funkcje przetwarzania danych, funkcje komunikacji, funkcje synchronicznego zegara i pamięci pamięci, kompleksową ochronę i funkcje alarmowe,automatyczne rozpoznawanie programu, inteligentne sterowanie, inteligentne rozwiązywanie problemów i funkcje samodzielnego odzyskiwania.

Wykorzystanie wyświetlacza

Szczegółowe parametry

• Dedykowane zasilanie pokładowe

• Stacja bazowa podłączona

Charakterystyka bezpieczeństwa

• Siła dielektryczna

1. Pozycja przyłączenia: ≥ 3000 V prądu stałego, wejście-wyjście, utrzymywana przez 1 minutę, bez awarii lub pojawienia się łuku;
2. Powietrzne źródło zasilania: ≥ 3000 V prądu stałego, wejście-wyjście, utrzymywane przez 1 minutę, bez awarii lub pojawienia się łuku;
3. Przywiązany kabel: ≥ 3500 V prądu stałego, warstwa izolacyjna, utrzymywana przez 1 minutę, bez awarii lub pojawienia się łuku.

• odporność izolacyjna

1. Pozycja odnośnika: ≥ 100M Ω, @ 20 °C w normalnych warunkach atmosferycznych;
2. Powietrzne zasilanie: ≥ 100M Ω, @ 20 °C w normalnych warunkach atmosferycznych;
3. Przywiązany kabel: ≥ 500M Ω, @ 20 °C w normalnych warunkach atmosferycznych.

• Projekt separacji silnego i słabego prądu skutecznie zmniejsza zakłócenia słabego prądu i poprawia bezpieczeństwo produktu.
• System jest niezawodnie uziemiony, a korpus skrzynki mocowania jest uziemiony.
• Funkcja rezerwacji bezpieczeństwa: gdy przewód jest zwinięty do długości zarezerwowanej dla bezpieczeństwa, system przestaje się zwinięć, aby zapobiec pociąganiu za urządzenie, które można ustawić.
