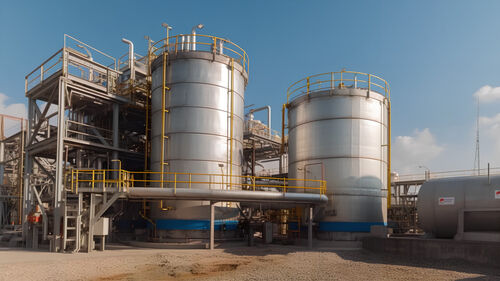

W procesie produkcyjnym dużych przedsiębiorstw przemysłowych w parkach chemicznych i rafineriach ropy naftowej urządzenia przemysłowe, zwłaszcza rurociągi, mogą ulec zużyciu podczas użytkowania,z wyłączeniem:, pęknięcia, luźne i inne problemy powodujące wyciek metanu; w procesie pracy pracownicy mogą powodować wyciek metanu z powodu zaniedbań, niedbałości, niewłaściwej pracy itp.;niewłaściwe utrzymanie urządzeń, np. brak regularnej kontroli i wymiany uszkodzonych części itp.; rurociągi mogą ulec korozji podczas długotrwałego użytkowania, zwłaszcza rurociągi przewożące substancje żrące.może się korozować podczas długotrwałego stosowania, zwłaszcza rurociągów przewożących substancje żrące, co może prowadzić do zmniejszenia grubości ścian rurociągu, powodując w ten sposób wyciek metanu.
Przedsiębiorstwa powinny wzmocnić obsługę i zarządzanie sprzętem, regularnie sprawdzać i wymieniać starzejące się części sprzętu, zwiększać umiejętności i świadomość operatorów,i zapewnić, aby przepływ procesu był rozsądny w celu zmniejszenia ryzyka wycieku metanu.
* Program kontroli metanu laserowego *
UAV laserowy instrument telemetryczny metanu jest w stanie wykrywać gazu metanu w powietrzu na odległość bez kontaktu, szybko wykrywając potencjalne punkty wycieku,i skutecznie unikać pożaru, eksplozji i innych wypadków bezpieczeństwa spowodowanych wyciekiem.
Wykorzystując zasadę techniki TDLAS (Tunable Diode Laser Absorption Spectroscopy), lasery diodowe mogą emitować lasery o zmiennej długości fali.Lasery te charakteryzują się bardzo wąską szerokością linii i ich długość fali może być dostosowana poprzez zmianę prądu wtryskuPoprzez dostosowanie prądu wtrysku lasera można doprowadzić do przemieszczania długości fali lasera w określonym zakresie obejmującym szczyty absorpcji cząsteczek gazu mierzonego (np.gKiedy długość fali lasera przesuwa się przez szczyty absorpcji cząsteczek metanu, cząsteczki metanu pochłaniają energię z lasera.Zdolność każdej cząsteczki gazu do pochłaniania światła o określonej długości fali zależy od jej struktury molekularnej i poziomu energiiZgodnie z prawem Beer-Lamberta, stopień, w jakim cząsteczka gazu pochłania światło, jest bezpośrednio proporcjonalny do stężenia cząsteczki gazu.poprzez pomiar absorpcji światła laserowegoTelemetria metanu laserowego określa obecność i stężenie metanu poprzez analizę wchłaniania w próbce gazu.Ponieważ cząsteczki metanu selektywnie pochłaniają światło laserowe w określonych długościach fal, stężenie gazu metanu można dokładnie poznać poprzez dokładne pomiar stopnia absorpcji światła laserowego.
1 Platformy kontrolne
Platforma UAV w połączeniu z detektorem metanu laserowego LC30Pro umożliwia pomiary bez kontaktu w porównaniu z tradycyjnymi czujnikami elektrochemicznymi.
Platforma lotu:Przewoźnik lotniczy to dron DJI Jingwei M350 RTK. Ze względu na swoje wyjątkowe zalety, może realizować nieprzerwane i precyzyjne inspekcje w ciągu dnia i nocy.Sprzęt do telemetrii metanu laserowego umożliwia dynamiczne trzywymiarowe monitorowanie kluczowych obszarów; pod względem danych, współrzędne GPS i czas wykonania zdjęć są rejestrowane wideo i zdjęciach, które są bogate w informacje i wiarygodne dane i ułatwiają późniejsze archiwizację i badania sądowe.W dodatku, wspiera trójstronną adaptację modelu.
Telemetria metanu laserowego:Detektor metanu laserowego LC30PRO może szybko wykryć ślady gazu metanu w powietrzu, najdalsza odległość wykrywania może osiągnąć 150 metrów i nie jest wpływany przez czynniki środowiskowe, takie jak temperatura,wilgotnośćCzas reakcji 25 ms zapewnia, że dron może nadal utrzymywać stabilny i niezawodny wydajność danych w ruchu dużych prędkości.
2 Oprogramowanie do monitorowania back-end
System monitorowania tła w procesie inspekcji może być w czasie rzeczywistym widok stanu drona (wspiera zdalne sterowanie aplikacji terminale / wyświetlacz przeglądarki PC), metanu danych pomiarowych,w przypadku wycieku rurociągu, urządzenie końcowe automatycznie alarmuje i rejestruje dane (czas, współrzędne, stężenie przecieku,W celu automatycznego generowania sprawozdań z inspekcji na późniejszym etapie.
(1) Wyświetlacz krzywej
Ze względu na szybką prędkość reakcji urządzenia dane mogą być przesyłane 50 razy na sekundę.Proszę włączyć funkcję krzywej danych podczas lotu drona.
(2) Rejestracja anomalii
W trakcie lotu trasą, gdy wykryje się wyciek gazu metanu powyżej progu, dron automatycznie robi zdjęcia i rejestruje aktualną wartość stężenia oraz współrzędne szerokości geograficznej i długości geograficznej.Po zakończeniu kontroli, punkt wycieku jest automatycznie oznaczony, a użytkownik może kliknąć ikonę, aby wyświetlić szczegółowe informacje.
(3) Tworzenie sprawozdań z inspekcji
Wsparcie do generowania raportu inspekcyjnego, otwieranie raportu inspekcyjnego, wszystkie punkty alarmowe są wyświetlane na interfejsie mapy zgodnie z współrzędnymi szerokości geograficznej i długości geograficznej.,zostanie automatycznie wyświetlona wartość stężenia i numer wykonanego zdjęcia, zgodnie z którymi punkt alarmowy może być dalszy weryfikowany,i raport można eksportować i usunąć za pośrednictwem poczty elektronicznej.
